Con FIX CONTROL iA obtén un diagnóstico y revisión con un 95% de efectividad mientras estás cómodamente en tu propia casa.
Repara tus mandos de PS3, PS4, PS5, Xbox 360, Xbox One, Xbox Series o los de Nintendo Switch Pro en tu propia casa como un experto con la herramienta FIX CONTROL iA, o si no, envíanoslo y el propio Maiktechnology te lo reparará. Envíos solo disponible en España, Península.
Aquí encontrarás los recambios que utiliza el mismísimo MaikTechnology en sus reparaciones y sus vídeos tutoriales.
Como afiliados de Amazon y AliExpress, MaikTechnology puede recibir una comisión por las compras que califiquen a través de estos enlaces, sin coste adicional para ti.
Nuestro Software Detecta Averías de estos Mandos y te ayuda a Repararlos
Con FIX CONTROL iA obtén un diagnóstico y revisión con un 95% de efectividad mientras estás cómodamente en tu propia casa.
Te indicamos la solución de tu fallo con detalles y al instante, ya sea tu consola o mandos para que puedas solucionarlo en tu propia casa.
En 48 horas te enviamos de vuelta tu consola o mandos listos. Servicio solo disponible en España Peninsular y en días hábiles.
Desde poder reparar tu mando en tu propia casa gracias a la herramienta FIX CONTROL iA y a nuestros tutoriales más completos, hasta que te repare el mismísimo Maiktechnology en persona tu consola y tus mandos para luego verlas en YouTube en uno de los vídeos oficiales del canal.
Diagnóstico profesional con Inteligencia Artificial de posibles fallos de Drift o botones dañados en tu mando, más un chat "Experto IA" (texto, foto y voz) entrenado por el propio MaikTechnology, que suma sus 15 años de experiencia en la reparación electrónica. (La calibración de mandos ya es 100% gratuita — pruébala aquí.)
Instalación de Joysticks Magnéticos o TMR en tu mando de PS5 o PS4. Con estos joysticks mejorarás la precisión a nivel profesional, aumentarás la durabilidad y vida útil de tu mando, y eliminarás definitivamente el Drift — envío y devolución incluidos en el precio.
Deja que un profesional como MaikTechnology le realice personalmente el mantenimiento completo a tu consola: limpieza de cada parte y aplicación de pasta térmica, metal líquido o masilla térmica (lo que necesite cada caso) de la mejor calidad existente, para que tu consola tenga un rendimiento máximo y eficiente.
Conecta tu mando via USB o Bluetooth. Lo detectamos automáticamente.
Mueve los sticks en círculos completos para visualizar su rango. Un círculo perfecto indica buen estado.
Conecta un mando via USB o Bluetooth y pulsa cualquier botón para activarlo.
PlayStation · Xbox · Nintendo · 8BitDo · Elite · SCUF
IA especializada con 15+ años de experiencia en reparación de mandos.
Nuestra IA analiza cada botón, gatillo y stick — midiendo magnitud de drift, latencia y desgaste mecánico.
Detección precisa de desviación analógica en reposo — antes de que lo notes.
Identifica botones pegajosos, sin respuesta o con doble registro con precisión de ms.
Instrucciones paso a paso adaptadas a tu modelo específico.
Preguntas al experto IA entrenado exclusivamente en reparación de mandos.
Esquemas de placa para consolas y mandos PlayStation y Xbox — guía visual para diagnóstico y microsoldadura.
Esquemas de placa organizados por modelo. Disponibles al activar FixControl AI.
¿Tienes manuales de servicio propios? Súbelos y los incorporamos a esta biblioteca.
Conecta tu mando por USB o Bluetooth y pulsa cualquier botón. FixControl AI medirá el drift real de tus sticks en unos segundos — sin datos simulados.
Analizando tu mando…
Comprueba solo si algún botón envía señal sin tocarlo. Para probar cada botón uno por uno con presión real, usa el Tester de mandos.
El Gamepad API no expone la batería en ningún mando — esto sí lee el dato real directamente del mando por USB, solo para PS4/PS5.
Resuelve cualquier duda sobre tu reparación al instante
Calibración profesional para mandos PlayStation (DualSense, DualSense Edge, DualShock 4) y Xbox (Xbox 360, Xbox One, Xbox Series X|S).
| L-Stick X (Eje 0) | — |
| L-Stick Y (Eje 1) | — |
| R-Stick X (Eje 2) | — |
| R-Stick Y (Eje 3) | — |
| L-X mín / máx | — / — |
| L-Y mín / máx | — / — |
| R-X mín / máx | — / — |
| R-Y mín / máx | — / — |
La zona muerta filtra movimientos involuntarios cerca del centro.
Mueve cada stick en círculos completos varias veces. Un círculo uniforme indica buen estado mecánico.
| Nombre | — |
| Vendor ID | — |
| Product ID | — |
| Nº de botones | — |
| Nº de ejes | — |
| Tipo de conexión | — |
| Soporte vibración | — |
| API disponible | — |
| Drift L-X | — |
| Drift L-Y | — |
| Drift R-X | — |
| Drift R-Y | — |
| Asimetría L | — |
| Asimetría R | — |
| Estado general | — |
Acceso a FixControl AI por $2.99 (3 días). El cobro automático con tarjeta está en camino — mientras tanto, activamos el acceso a mano en cuanto confirmamos el pago por transferencia o Bizum.
Te contestamos con los datos para pagar y activamos tu acceso en cuanto lo confirmes.
El lugar donde puedes calibrar y probar de manera profesional tus mandos, reparar tu consola y mandos con FixControl AI o dejar que MaikTechnology lo haga por ti. Además, comprueba si tu internet es apto para jugar online, y aprende con nuestros cursos gratuitos de reparación.
Ajusta el centro, la zona muerta y el rango de tus sticks, y comprueba drift, gatillos y vibración en tiempo real. Compatible con mandos PlayStation y Xbox.
Diagnostica tu mando o consola con IA por texto, foto o voz y repáralo tú mismo con nuestra guía, o deja que el equipo de MaikTechnology se encargue por ti.
Mide ping, bajada, subida, jitter y pérdida de paquetes reales, y descubre si tu conexión aguanta el nivel competitivo antes de la próxima partida.
Aprende a reparar mandos y consolas paso a paso con nuestros cursos gratuitos con certificado, o pasa a la Academia premium para profesionalizarte.
Cursos prácticos hechos por reparadores reales. Material descargable, foro privado y soporte directo. Hay rutas gratis para empezar y rutas premium si querés profesionalizarte.
Tu primer paso como técnico: herramientas esenciales, técnicas de desarme seguras, identificación de componentes y análisis visual profesional. Certificado MaikTechnologyLab al completarlo.
Los 8 tipos de drift que existen, cómo identificarlos con el Protocolo DRIFT-ID™ y qué herramientas usar. Certificado MaikTechnologyLab al completarlo.
Aprende a soldar en pasos sencillos y sin miedo: herramientas, técnica real, diagnóstico visual de juntas, desoldado seguro y un proyecto final reparando un joystick de verdad. Certificado MaikTechnologyLab al completarlo.
Metalurgia real, técnica de precisión SMD, desoldado profesional y el caso magistral completo: desmontaje y sustitución de un joystick por uno magnético Hall-effect en un DualSense real, con fotos y proceso de nuestro propio taller. Certificado MaikTechnologyLab al completarlo.
Todo lo que hay que saber antes de abrir una PlayStation, Xbox o Nintendo Switch: seguridad eléctrica, protección ESD, herramientas exactas y el procedimiento de apertura paso a paso de cada plataforma, sin cargarte nada por el camino. Certificado MaikTechnologyLab al completarlo.
Estaciones de soldadura, microscopios, repuestos originales y consumibles probados en nuestro propio taller. Si lo vendemos, es porque lo usamos.
Llevé mi DualSense con drift por tercer cambio en otro sitio. Acá pusieron Hall-effect y lleva 8 meses como nuevo. Adiós drift de por vida.
Mi PS4 no daba imagen. Cualquiera te decía "placa nueva, 250€". Acá repararon el puerto HDMI en dos días por 60€. Misma consola, misma garantía que de fábrica.
El curso de microsoldadura me cambió la vida. Monté mi propio taller con lo que aprendí. Las herramientas que vendieron son las que uso todos los días.
Diagnóstico gratis y presupuesto cerrado antes de tocar nada. Si no querés seguir, te devolvemos el mando sin coste. Si seguimos, lo dejamos como nuevo.
Para saber qué le pasa a tu mando o consola.
Stick drift, gatillos, batería, puerto USB-C.
Adiós al drift de por vida. PS5, Xbox, Switch.
Antivirus pensado para jugadores: protección real sin robarle rendimiento a tu partida. Sigue en desarrollo activo — ya puedes descargarlo, es seguro y funciona en cualquier PC con Windows.
Primera versión disponible. Sigue en desarrollo activo — iremos publicando actualizaciones aquí mismo, este botón siempre descarga la última versión.
.exe · Windows 10 / 11MaikShield Gamer es un proyecto en desarrollo activo — seguro, funcional y usable en cualquier PC — pero todavía no tiene certificado de firma de código (algo habitual en software nuevo o de estudios pequeños).
Por eso puede que Windows te muestre el aviso "Windows protegió tu PC" al abrir el instalador — puede pasar o no. No indica ningún problema real: pulsa Más información → Ejecutar de todas formas para continuar con normalidad.
Las necesarias para que la web funcione (sesión, inicio de sesión) están siempre activas. Los vídeos de YouTube de Tutoriales solo se cargan si los aceptas — también puedes verlos directamente en YouTube sin aceptar nada aquí. Más info en la Política de Cookies.
Mide la velocidad real de bajada, subida y latencia de tu conexión a Internet con nuestro Probador de Velocidad de Internet Gaming, creado y optimizado para la Comunidad que valora cada MBPS (Megabyte por segundo) para así poder exprimir el Internet en tu Consola o PC al Máximo.
Elige cómo está conectado el dispositivo desde el que juegas (PC o consola) para un análisis más preciso.
Requisitos orientativos según guías de proveedores de fibra e informes de latencia gaming 2026: ping <20 ms, jitter <10 ms, pérdida ≤0.5%, bajada 100+ Mbps y subida 10+ Mbps para nivel PRO/esports; ping <50 ms, jitter <30 ms, pérdida ≤1%, bajada 25+ Mbps y subida 5+ Mbps para gaming recreativo. El jitter y la pérdida de paquetes son especialmente sensibles al WiFi (interferencias, distancia al router).
Ninguna web puede medir esto por ti — ningún navegador tiene acceso a la lista de dispositivos de tu router por motivos de seguridad. Pero tu router sí la tiene: entra a su panel de administración y cuenta cuántos aparecen conectados ahora mismo.
El usuario/contraseña del router suele estar en una pegatina en el propio aparato. Busca algo como "Dispositivos conectados" o "Clientes DHCP" dentro del panel.
Selecciona arriba si vas a medir por WiFi o por Cable Ethernet. Si juegas por WiFi, haz el test desde el mismo sitio donde está tu PC o consola para que el resultado sea real; si quieres el máximo de tu fibra, usa un cable directo al router.
Desconecta temporalmente otros dispositivos conectados por cable y por Wi-Fi a Internet y cierra todas las aplicaciones abiertas que puedan consumir internet.
Haz clic en "Iniciar" para iniciar tu prueba de velocidad. Para realizar con precisión el test y obtener resultados reales es fundamental hacerlo con Fibra óptica.
Guías paso a paso para que puedas reparar tus mandos y consolas en tu propia casa. Deja tu apoyo y suscríbete al canal de YouTube aquí: youtube.com/@maik777
Cómo abrir y limpiar tu PS5 en profundidad. Trucos y consejos para prolongar su vida útil.
Tutorial completo de instalación de sticks Hall-effect en mando PS5. Sin drift de por vida.
Guía paso a paso de instalación y calibración de sticks magnéticos en mando DualSense con drift.
Cómo reinstalar el sistema y solucionar errores de software en PS5. Paso a paso sin perder datos.
Cómo abrir, limpiar y dar mantenimiento a tu PS4 FAT. Consejos para evitar sobrecalentamiento.
Tutorial paso a paso para instalar joysticks magnéticos en mando PS4 y eliminar el drift definitivamente.
Instala sticks Hall-effect en tu mando Xbox Series X/S y olvídate del drift para siempre.
Solución al sobrecalentamiento y ruido excesivo en Xbox Series S. Limpieza y mantenimiento 2026.
Guía completa de desmontaje, limpieza y mantenimiento de Xbox One S. Trucos y consejos.
Lo más relevante de consolas, PC, mandos y hardware — seleccionado automáticamente cada día desde medios y blogs oficiales del sector.
Con 30 años reparando mandos de consola, he visto literalmente todo tipo de drift. Este curso concentra ese conocimiento para que puedas diagnosticar cualquier caso con confianza y precisión.
El stick drift es uno de los defectos más frecuentes y frustrantes en los mandos modernos. Consiste en que el joystick analógico envía señales de movimiento al sistema incluso cuando no lo estás tocando.
Para diagnosticar correctamente, primero debes entender cómo funciona el componente que falla:
No todos los drifts son iguales. Identificar el tipo correcto es el 80% del diagnóstico. Haz clic en cada tipo para ver sus síntomas y cómo identificarlo.
Causa: Las pistas de carbono del potenciómetro se desgastan por uso repetitivo. El cursor crea surcos microscópicos que generan lecturas eléctricas inconsistentes. En promedio, un potenciómetro de mando soporta entre 500.000 y 2.000.000 ciclos antes de degradarse.
Causa: Partículas de polvo, suciedad, pelo o residuos de comida se acumulan bajo el cursor del potenciómetro, actuando como obstáculo que desplaza la lectura del cero eléctrico.
Causa: El muelle helicoidal que centra el stick mecánicamente pierde elasticidad (fatiga del metal) con el tiempo o tras impactos. El centro mecánico ya no coincide con el centro eléctrico del potenciómetro.
Causa: Los potenciómetros de carbono son sensibles a la temperatura. Al calentarse por uso prolongado, la resistencia del material cambia, desplazando la lectura de reposo. El "cero" eléctrico a 20°C no es el mismo a 40°C.
Causa: Bug en el firmware del microcontrolador que gestiona incorrectamente las dead zones o la calibración. También puede ser causado por actualizaciones del sistema que cambian el tratamiento de la señal del joystick.
Causa: Campos electromagnéticos de dispositivos cercanos (routers WiFi 2.4GHz, microondas, otros mandos Bluetooth) interfieren con la señal inalámbrica o los circuitos analógicos del mando.
Causa: Las juntas de soldadura que conectan el módulo del joystick a la PCB se rompen o crean "cold joints" (soldadura fría/porosa) por estrés mecánico, corrosión o mala soldadura original.
Causa: Aunque los sticks Hall-effect son más duraderos, no son inmunes. El imán puede perder campo magnético, el IC del sensor puede fallar por ESD (descarga electrostática) o sobretensión, o la calibración puede corromperse.
El diagnóstico correcto no requiere siempre abrir el mando. Hay una progresión lógica de herramientas, de más simple a más avanzada. Empieza siempre por lo básico.
La herramienta más rápida y accesible. Conecta el mando al PC y abre gamepadtester.net o la herramienta de esta web. Muestra los valores de los ejes en tiempo real.
Después de 30 años reparando mandos, he desarrollado este árbol de decisión sistemático. Siguiéndolo paso a paso, llegarás al tipo de drift correcto en menos de 5 minutos, sin necesidad de abrir el mando en la mayoría de los casos.
Cada plataforma tiene su perfil de drift más frecuente. Conocerlo de antemano orienta el diagnóstico antes incluso de encender el mando.
Tipos dominantes: Tipo 1 (desgaste, ~55%) + Tipo 2 (contaminación, ~25%)
Los sticks Alpine del DualSense son de potenciómetro y presentan los mismos patrones que el DualShock 4, con el agravante de que el diseño del mando acumula más polvo. El DualSense Edge (versión pro) usa sticks modulares intercambiables precisamente por esto.
Tipos dominantes: Tipo 1 (desgaste, ~50%) + Tipo 4 (térmico, ~20%)
Los mandos Xbox Series usan sticks ALPS de mayor calidad que los de PS4, pero igualmente de potenciómetro. El diseño del mando tiene mejor ventilación, reduciendo el Tipo 4. El Tipo 6 (EMI) es más frecuente en Xbox por el protocolo inalámbrico propietario de Microsoft.
Tipos dominantes: Tipo 1 (desgaste, ~65%) + Tipo 3 (muelle, ~15%)
El DualShock 4 es el campeón histórico de drift. Sus potenciómetros ALPS de menor calidad (vs los de Xbox) y el muelle de retorno más débil lo hacen especialmente vulnerable. El 80% de los DualShock 4 con +800 horas de juego presentan algún grado de drift.
Tipos dominantes: Tipo 1 (desgaste eje vertical, ~50%) + Tipo 5 (firmware, ~20%)
Los Joy-Con usan potenciómetros especialmente pequeños y con menor vida útil que los mandos convencionales. Nintendo fue demandada en múltiples países por este defecto. El eje Y izquierdo (arriba-abajo) es el punto de fallo #1. La causa de firmware afecta especialmente a las primeras revisiones del hardware.
10 preguntas sobre todo el curso. Necesitas 7 o más respuestas correctas para obtener tu certificado oficial. Puedes repetirlo si no llegas al mínimo.
Has completado el curso Tipos de Drift: Identificación Profesional. Antes de tu certificado, cuéntanos qué te ha parecido — es rapidísimo.
Verificar autenticidad
Todo técnico empezó por aquí. En 30 años he formado a decenas de reparadores desde cero, y este curso condensa exactamente lo que les enseño en su primera semana de taller: cómo pensar, qué herramientas comprar, cómo abrir un mando sin romperlo y cómo "leer" una placa con los ojos entrenados.
Antes de tocar un destornillador, necesitas entender el panorama: por qué existe esta profesión, qué la hace rentable y sostenible, y qué principios separan a un técnico serio de alguien que "rompe cosas por curiosidad".
Un mando nuevo de gama alta cuesta entre 60€ y 90€. La inmensa mayoría de las averías —drift, botones que fallan, baterías agotadas, conectores rotos— se reparan con piezas de 2€ a 15€ y entre 20 y 60 minutos de trabajo. Esa diferencia es exactamente el espacio donde vive tu negocio.
No necesitas gastar 2.000€ para empezar. Aquí tienes el kit real con el que cualquier técnico puede arrancar, organizado por prioridad de compra.
Los botones "Ver en Amazon" son enlaces de afiliado: como afiliados de Amazon, MaikTechnology puede recibir una comisión por las compras que califiquen, sin coste adicional para ti.

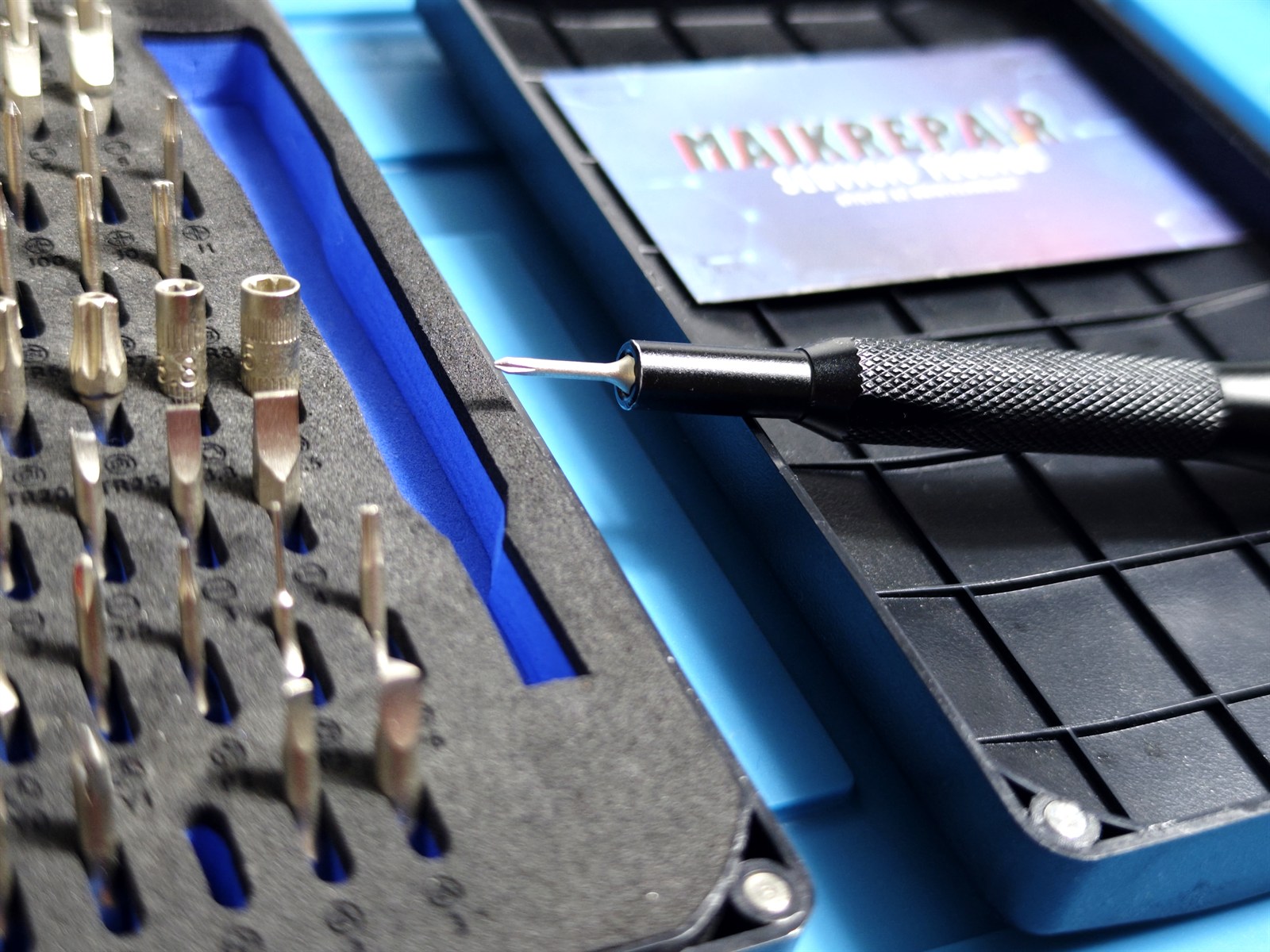

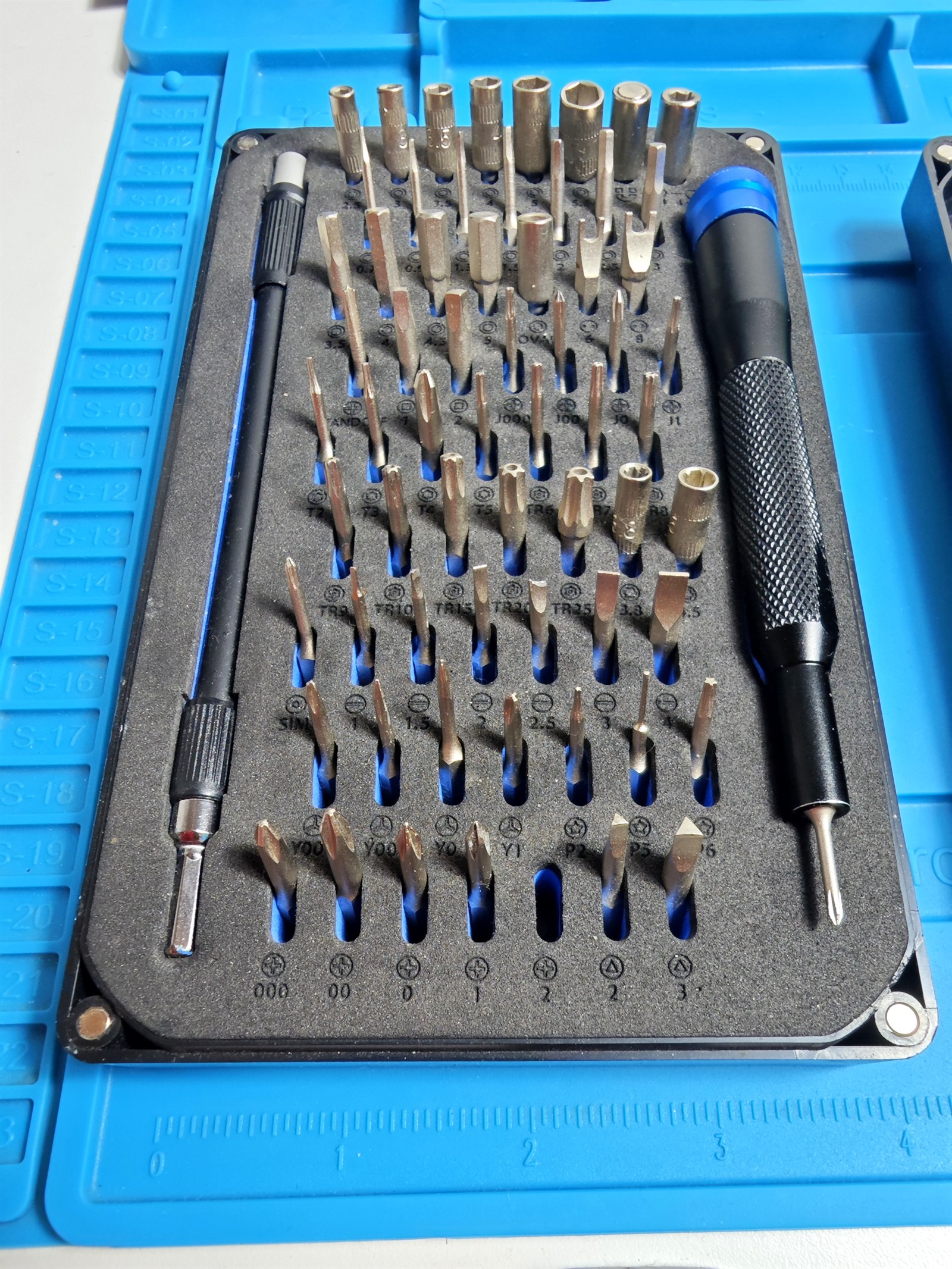

Necesitas puntas Phillips #00 / #0, Torx T6 / T8 / T9 (los mandos modernos usan mucho Torx con pivote de seguridad) y planas pequeñas. Invierte en un set de buena calidad: las puntas baratas se redondean y terminan "barriendo" la cabeza del tornillo, el error #1 de los principiantes.

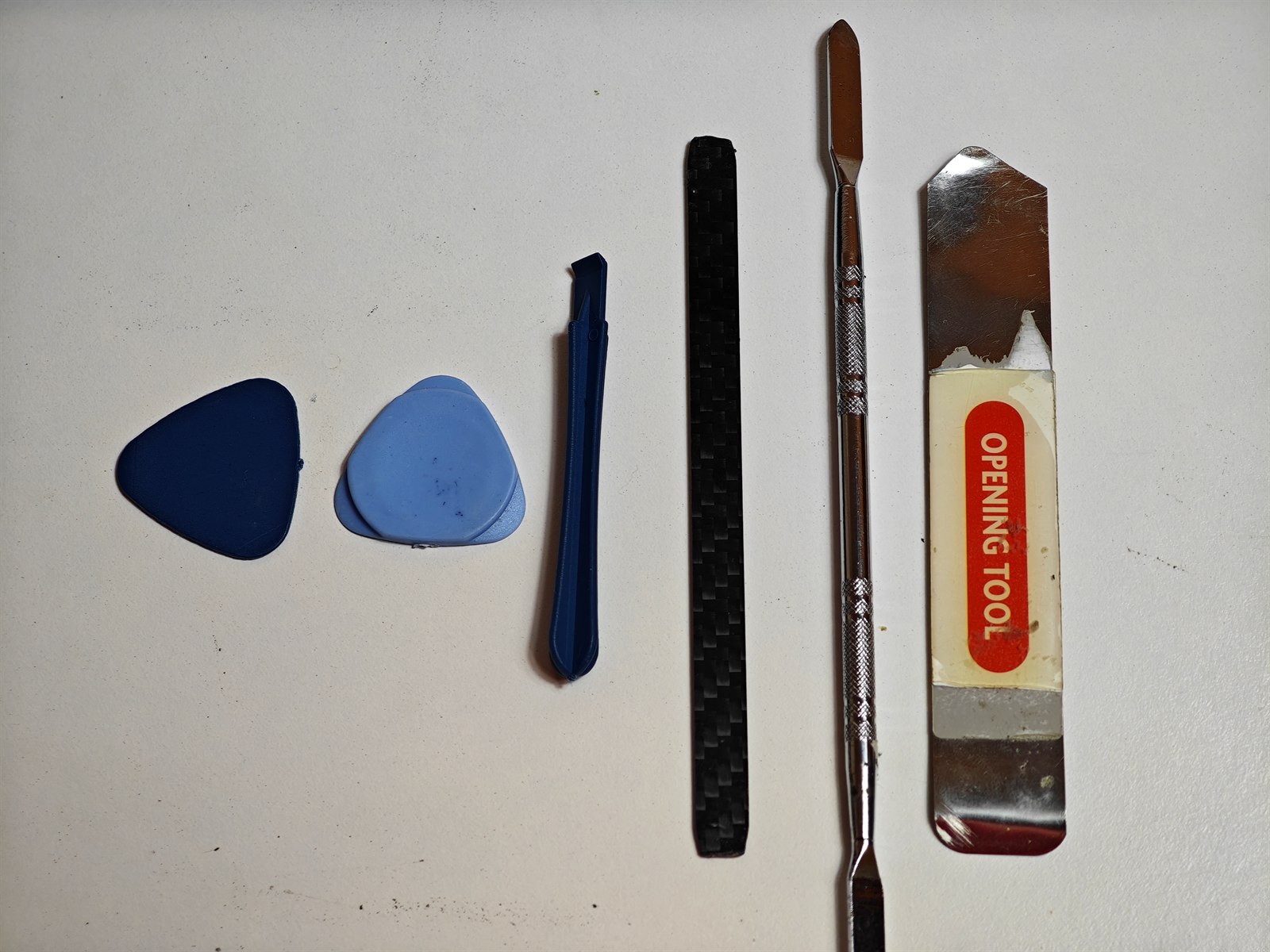

Herramientas de plástico para separar carcasas y desconectar cables planos (FPC) sin rayar ni hacer cortocircuito. Nunca uses destornilladores metálicos para hacer palanca sobre una PCB: un solo resbalón puede partir pistas de cobre o cortocircuitar la placa.

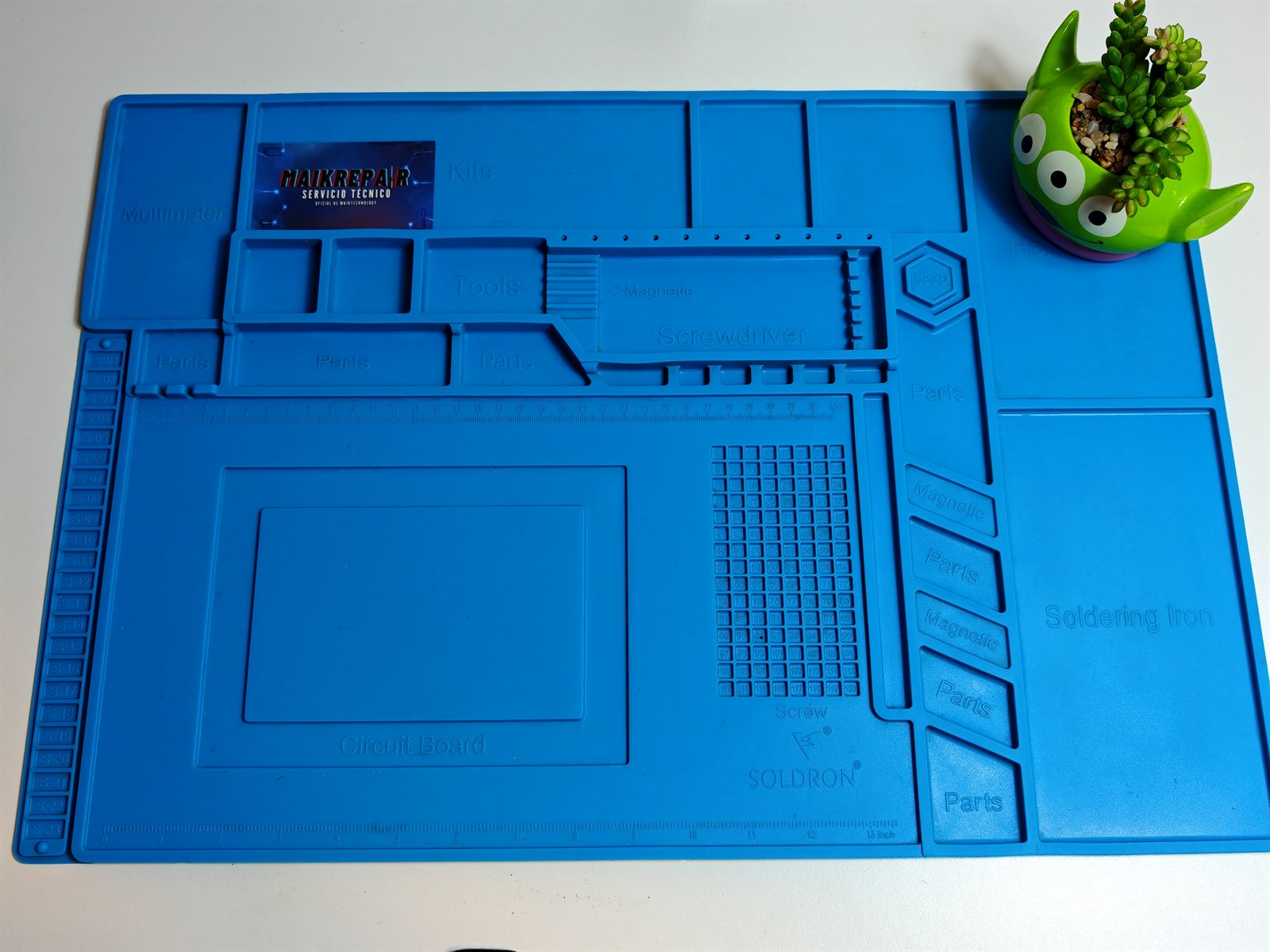

El error que arruina más reparaciones no es técnico: es perder o mezclar tornillos. Los mandos suelen tener tornillos de longitudes distintas en zonas distintas — mezcla uno corto en un agujero largo y puede caer dentro de la carcasa o no sujetar nada. Usa una bandeja con compartimentos y anota qué tornillo va en cada zona.

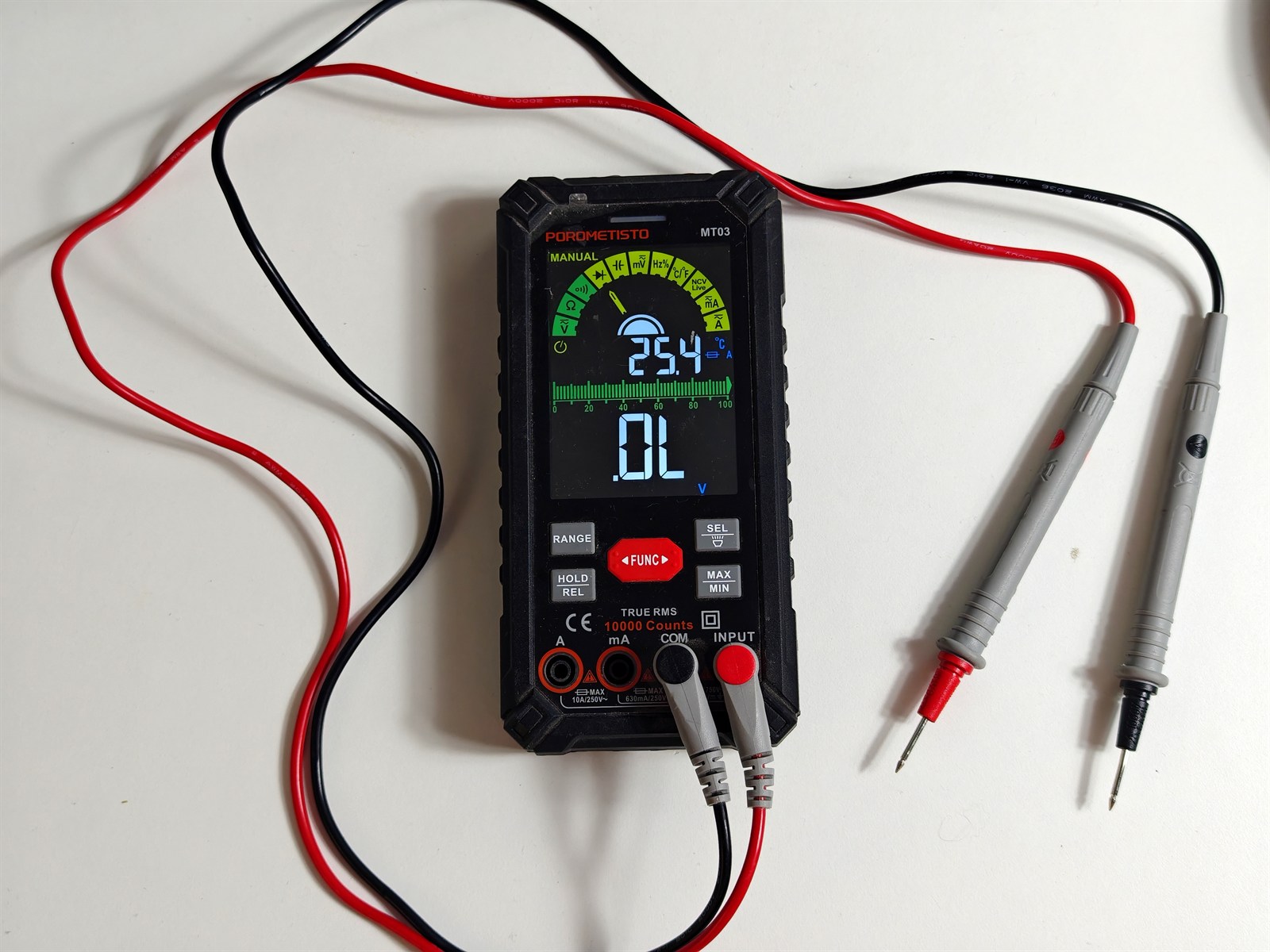

Tu primera herramienta de diagnóstico real. Con un multímetro de 15-25€ ya puedes medir continuidad (detectar cables/pistas rotas), voltaje (verificar alimentación) y resistencia (comprobar potenciómetros y botones). Es, con diferencia, la herramienta con mejor relación coste/utilidad para un principiante.

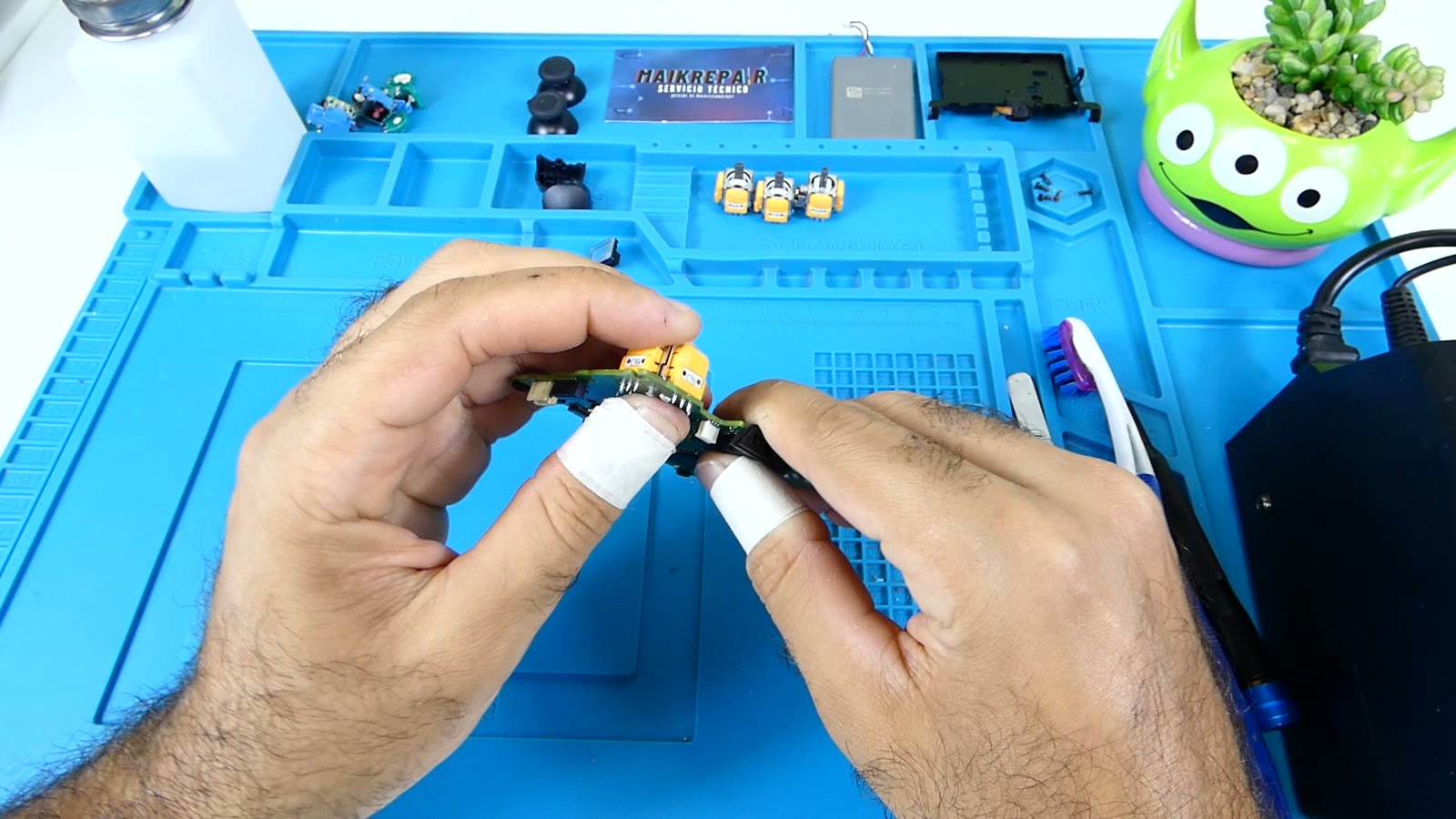

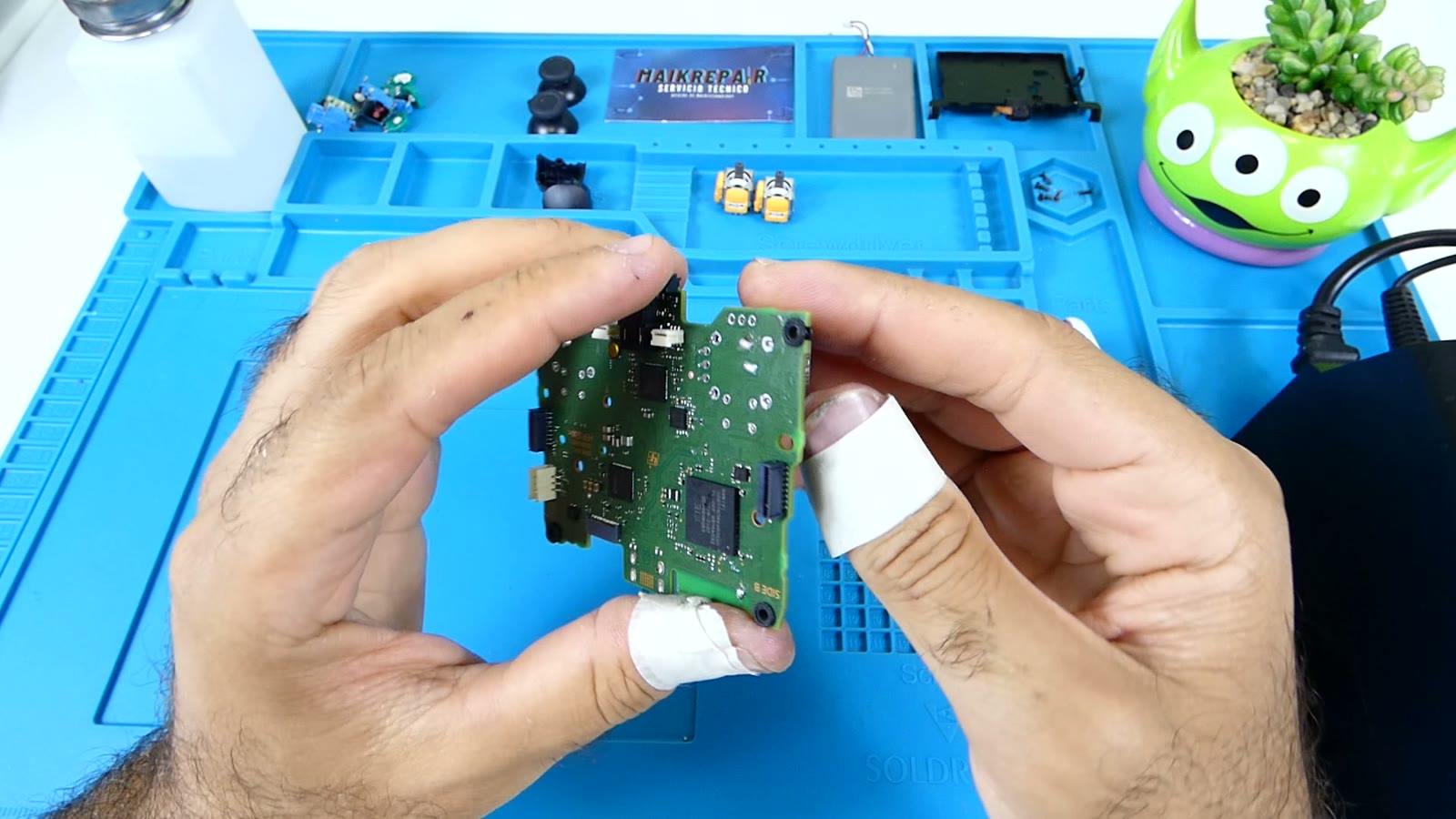

Para sustituir conectores, módulos de stick soldados o reparar pistas dañadas. Busca una con control de temperatura preciso (270-320°C según la soldadura) — los soldadores baratos de temperatura fija sobrecalientan y levantan pistas de PCB con facilidad.

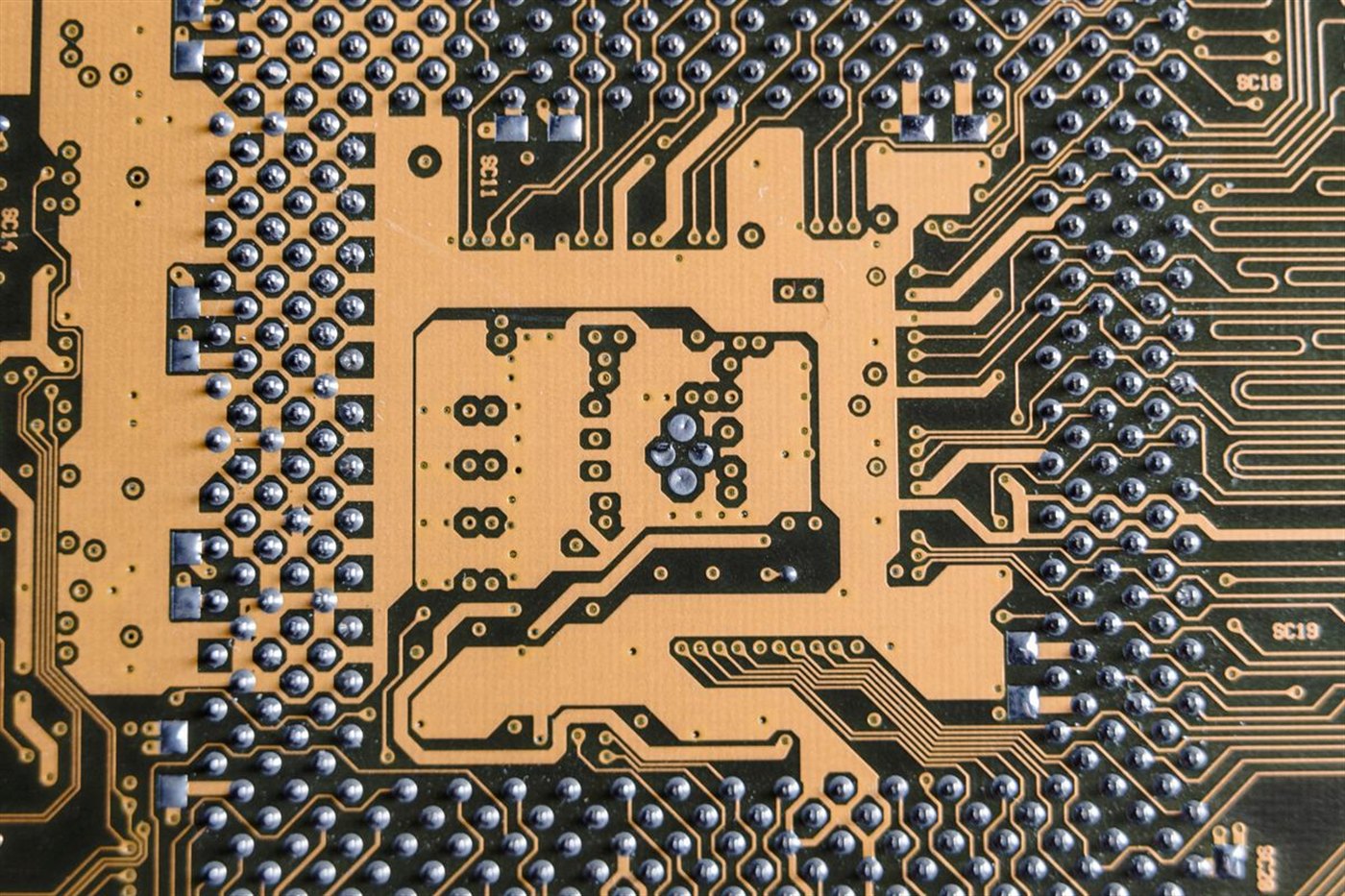

Las pistas de una PCB de mando moderno pueden medir menos de 0,2mm. A simple vista, una junta de soldadura agrietada o una pista cortada son invisibles. Una lupa de aumento 10x o un microscopio digital de 30-60€ multiplican tu capacidad de diagnóstico visual (lo veremos a fondo en el Módulo 5).

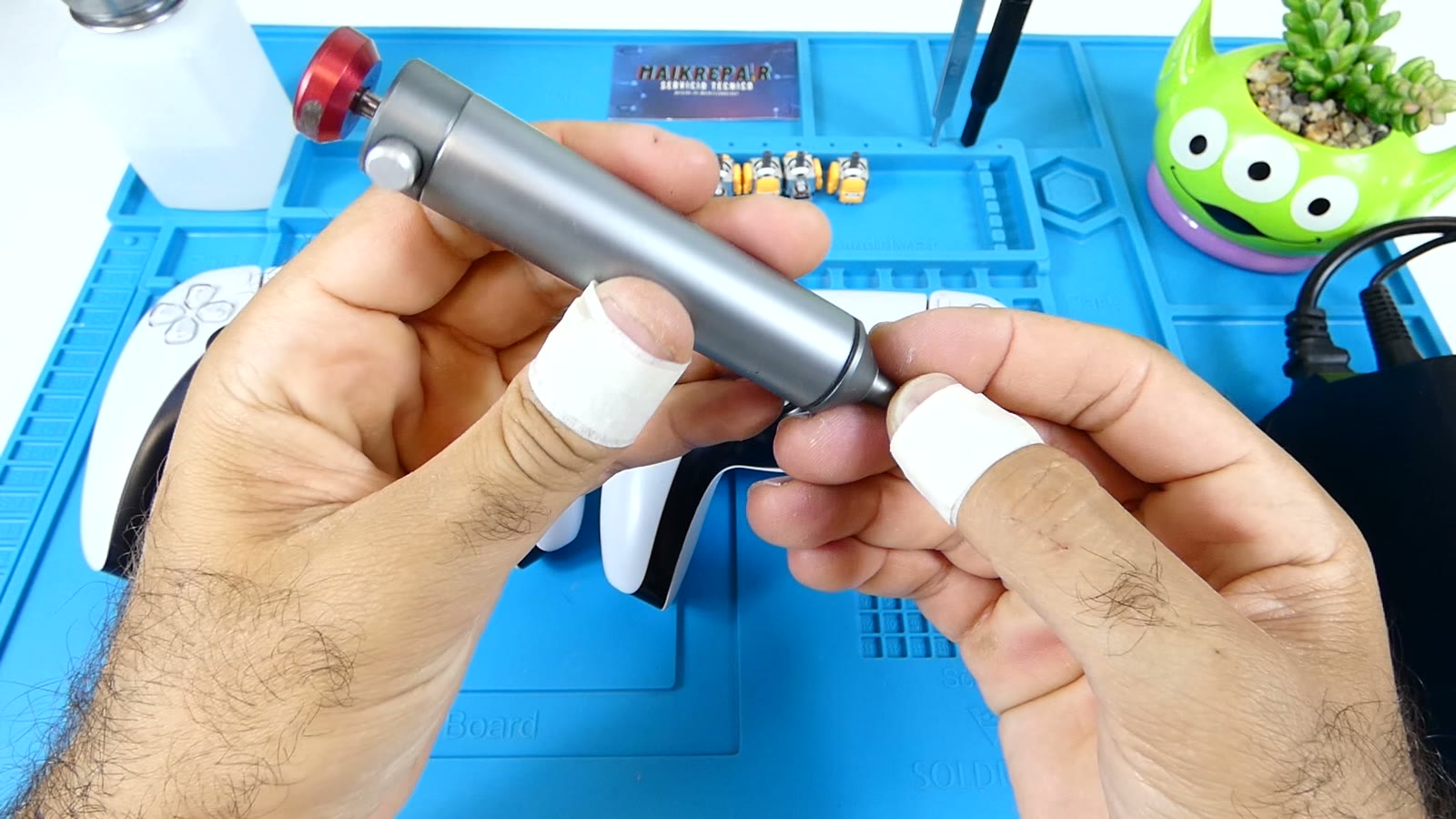

Necesaria para retirar y colocar componentes SMD, blindajes y conectores con muchos pines. Es una herramienta potente y peligrosa a partes iguales: un mal uso derrite plásticos y daña componentes vecinos. No es una herramienta de "primer día" — practica primero en placas de desecho.

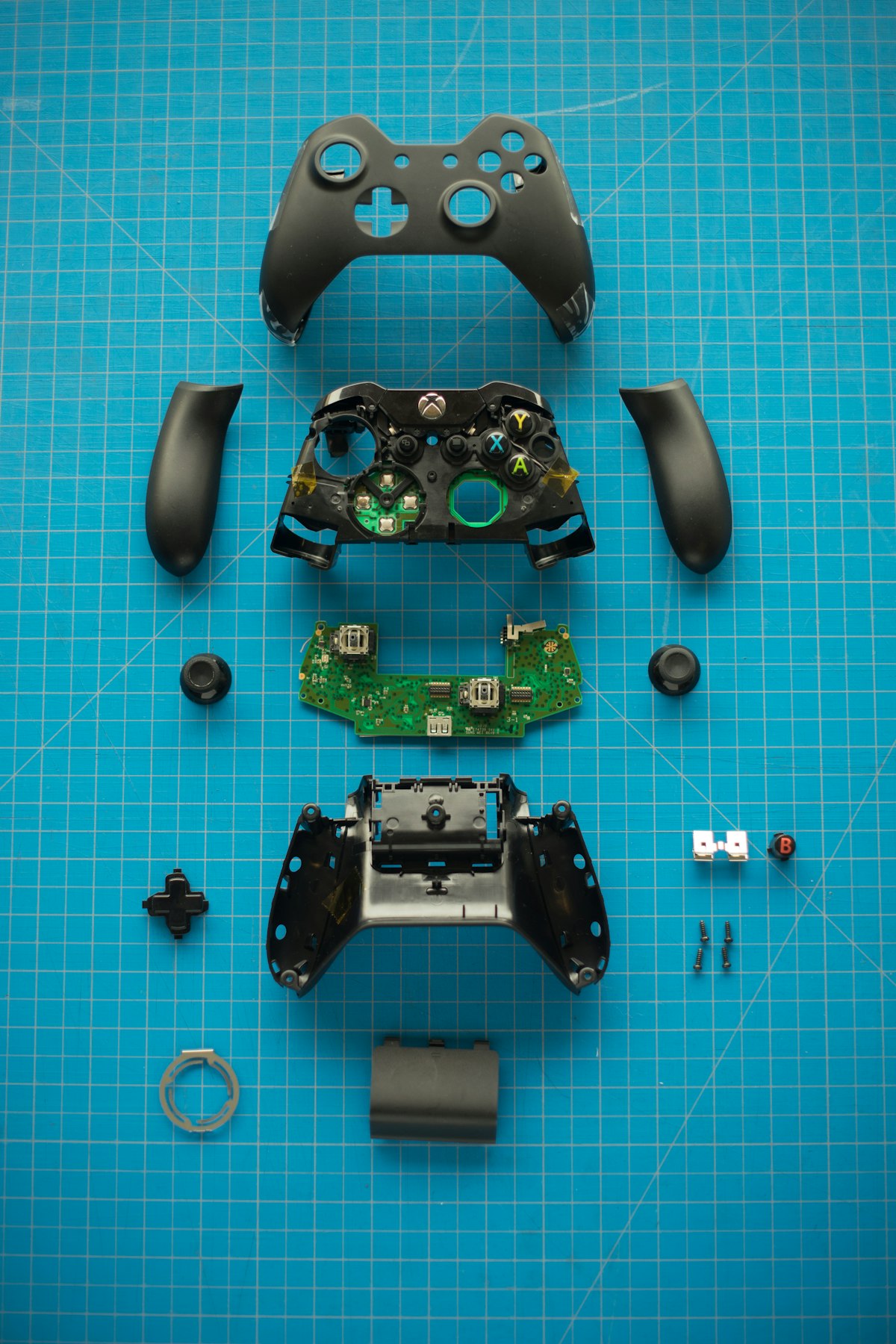

Abrir un mando parece trivial — hasta que rompes tu primera pestaña de plástico o arrancas tu primer conector. Aquí tienes el protocolo que evita el 95% de los daños accidentales durante el desarme.
Si un tornillo no gira con una presión moderada, para. Puede estar pegado con thread-locker (frecuente en mandos premium), tener la cabeza dañada de fábrica, o no ser el tornillo que crees (a veces hay tornillos decorativos que no sujetan nada). Forzar redondea la cabeza y convierte un trabajo de 2 minutos en una extracción de 30.
Solución: Una gota de alcohol isopropílico en la rosca, esperar 60 segundos, usar una punta del tamaño exacto y presionar firmemente hacia abajo MIENTRAS giras (no solo girar).
Los cables planos (FPC) que conectan baterías, altavoces, gatillos y vibración a la PCB se conectan mediante zócalos ZIF (zero insertion force) con una pestaña de bloqueo. Tirar del cable directamente arranca el conector de la placa — una reparación de microsoldadura compleja y cara.
Solución: Localiza la pestaña marrón o negra del zócalo, levántala con el spudger ~90°, y SOLO entonces el cable sale deslizándose sin esfuerzo.
Cada modelo de mando tiene "puntos de apertura" específicos —normalmente cerca de los grips o el área del logo— donde la carcasa cede sin romperse. Hacer palanca en el centro de un panel o cerca de botones casi garantiza una pestaña rota o una marca visible permanente.
Solución: Antes de abrir cualquier modelo nuevo para ti, busca una guía específica de ese modelo (iFixit y canales especializados son fuentes fiables) — 5 minutos de investigación ahorran piezas rotas.

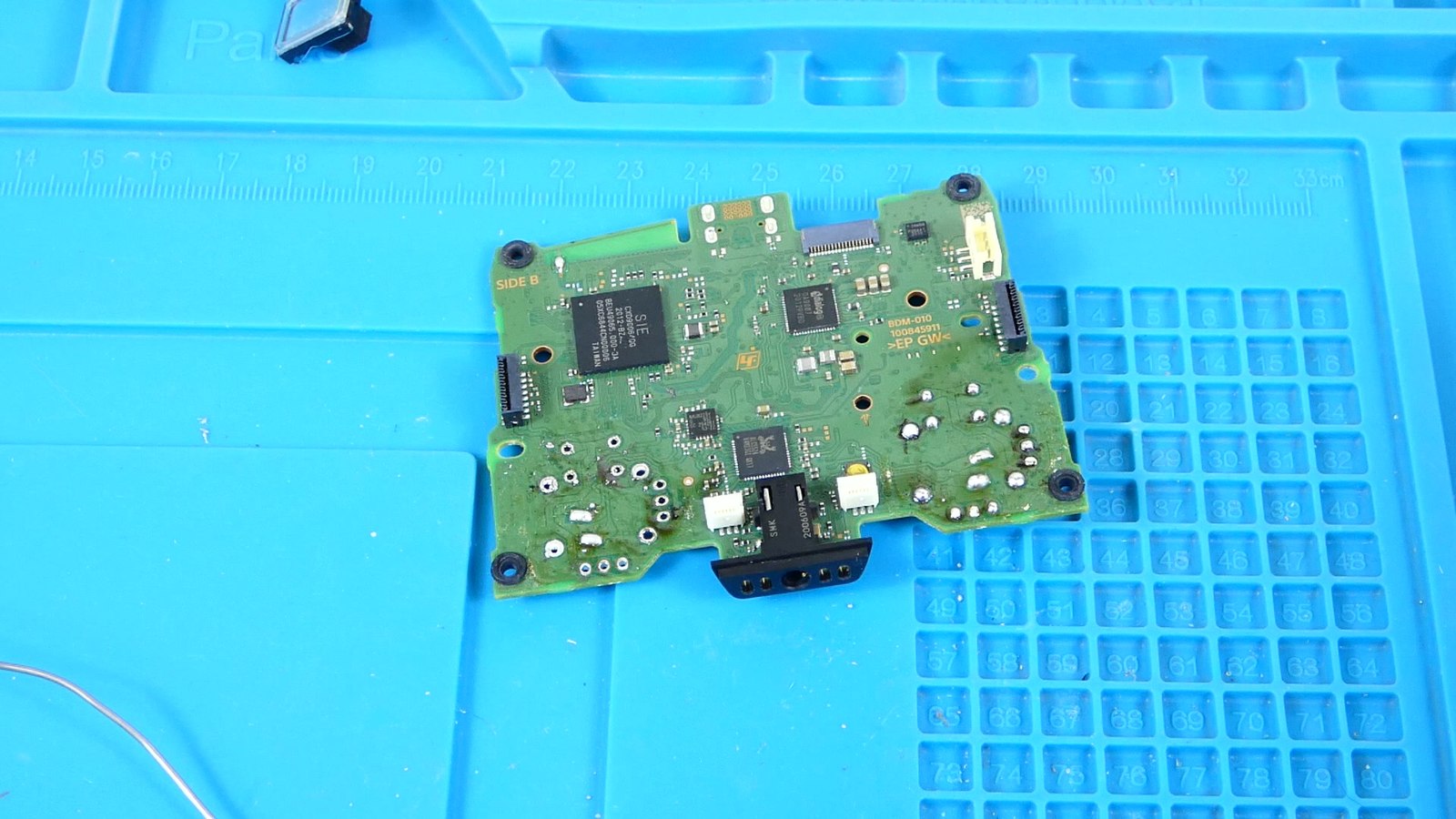

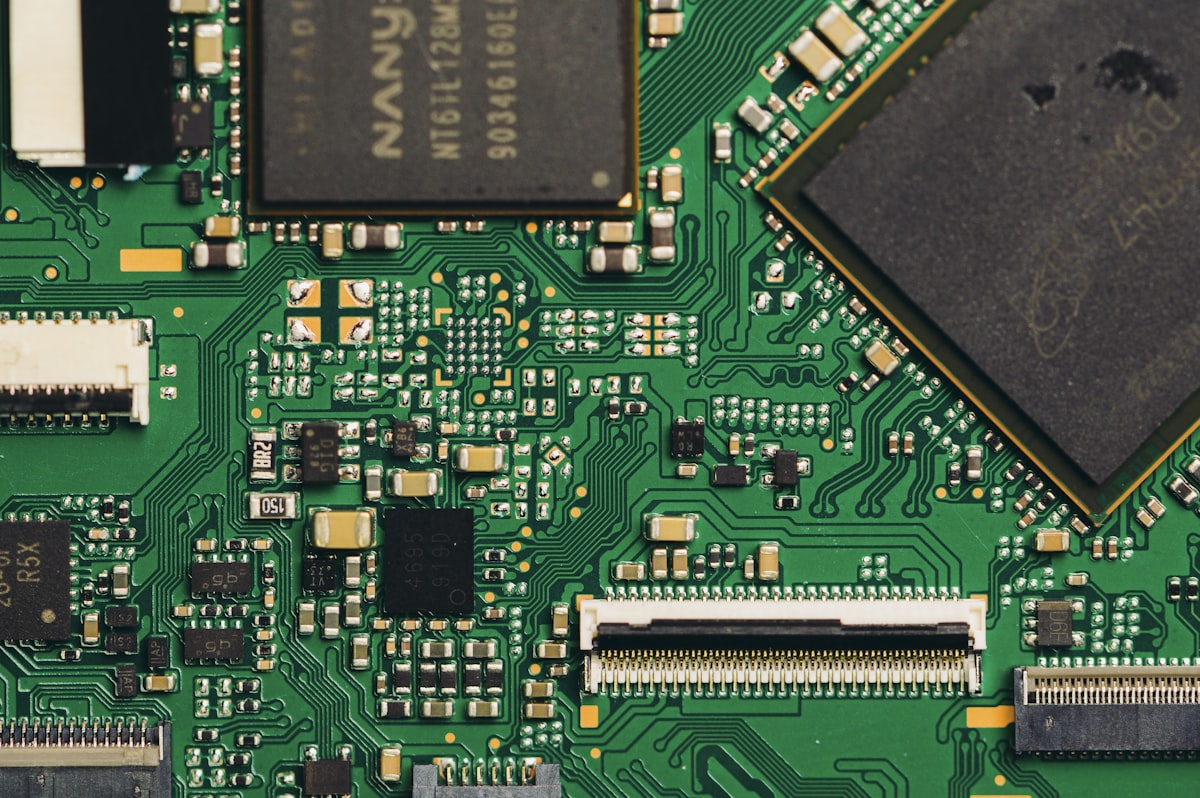

Cuando abres un mando por primera vez, la PCB parece un galimatías. En realidad, son siempre las mismas piezas repitiéndose. Aprende a reconocerlas de un vistazo y la placa dejará de ser un misterio.
Antes de medir nada con un multímetro, un técnico experimentado ya ha "leído" la mitad del problema con los ojos. Esta es la habilidad que más diferencia a un principiante de un profesional — y se entrena.

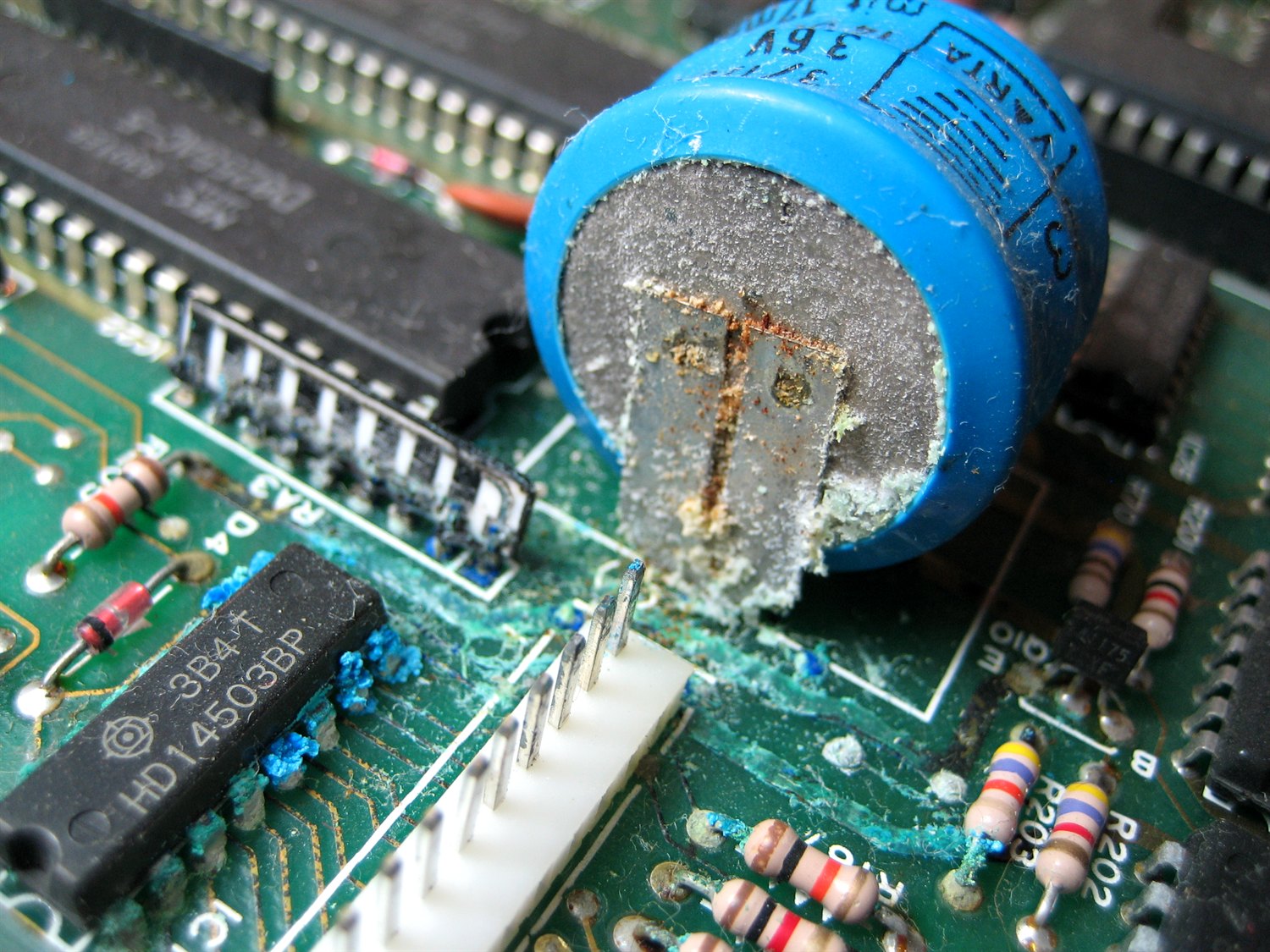

Aspecto: manchas verdosas o blanquecinas, normalmente alrededor de conectores, pines o bordes de componentes. Indica entrada de humedad o residuos de líquidos azucarados (refrescos).
Qué hacer: documentar la extensión exacta, limpiar con alcohol isopropílico ≥90% y un cepillo de cerdas suaves, e inspeccionar después si las pistas siguen intactas bajo la corrosión.

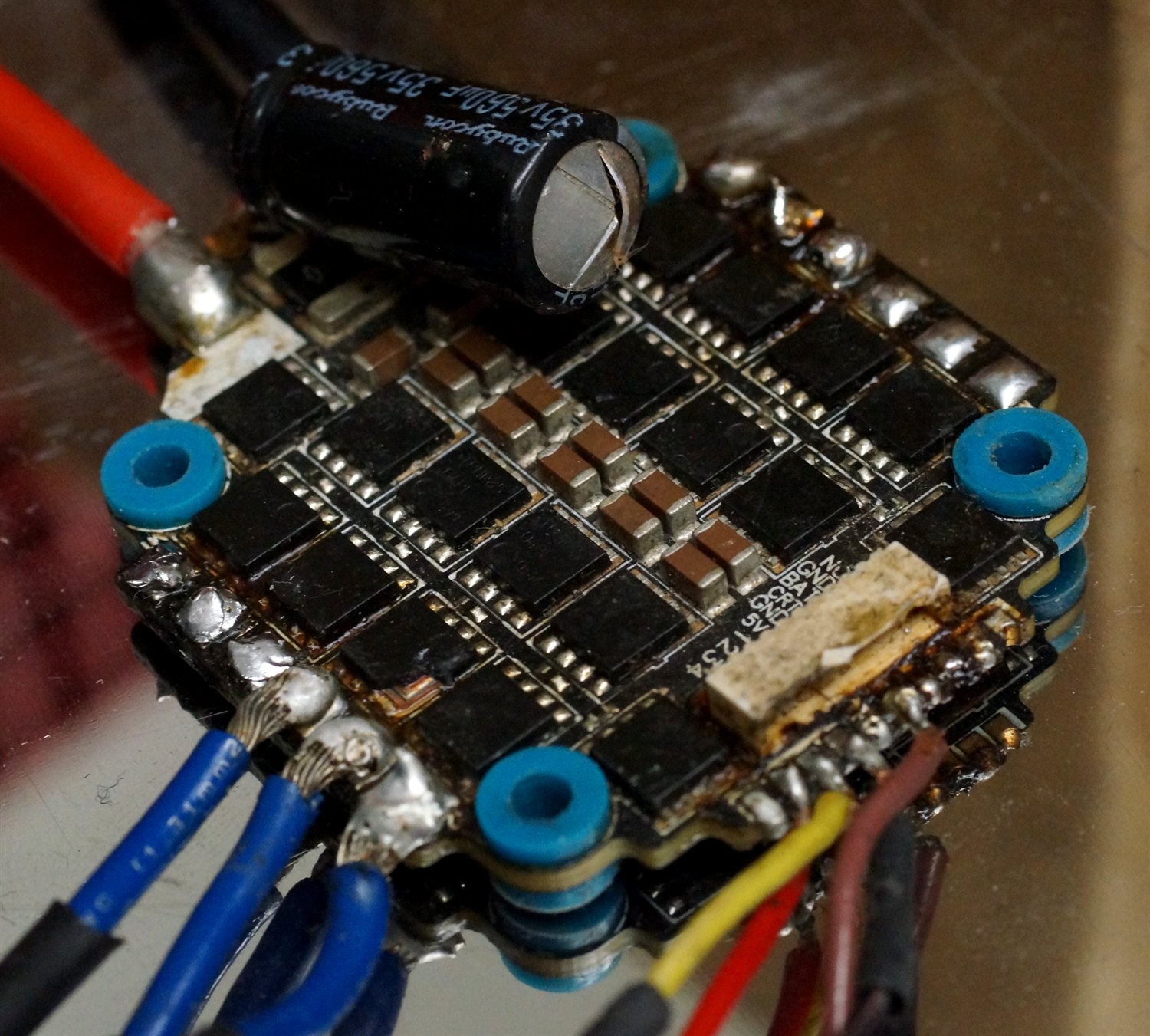

Aspecto: manchas marrones/negras en la PCB o en componentes, plástico deformado por calor, o un característico "olor a quemado" al abrir el mando. Señala sobretensión, cortocircuito o un fallo del componente que generó calor excesivo.
Qué hacer: NO energizar el mando hasta identificar la causa — podrías dañar componentes adicionales o crear un riesgo de seguridad.

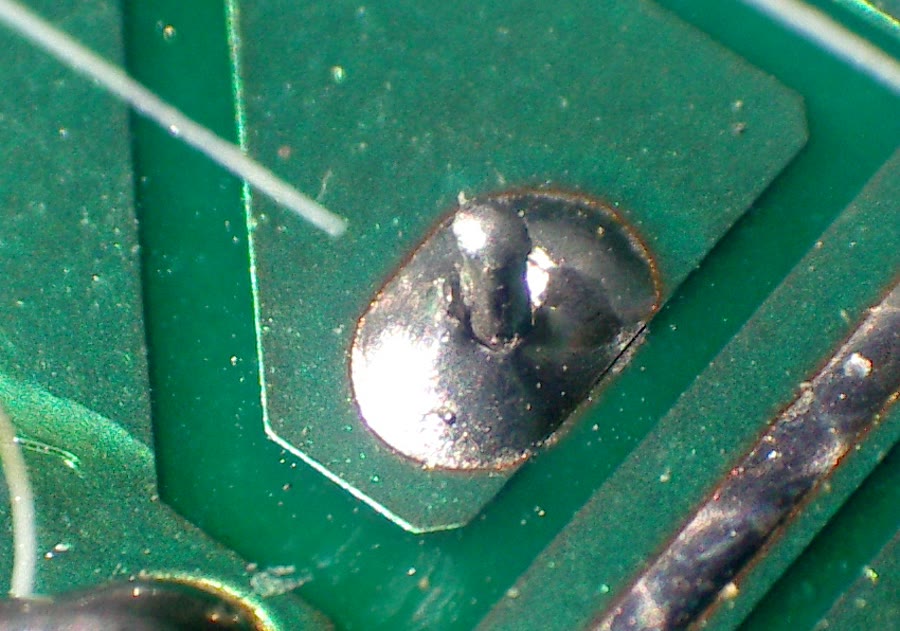

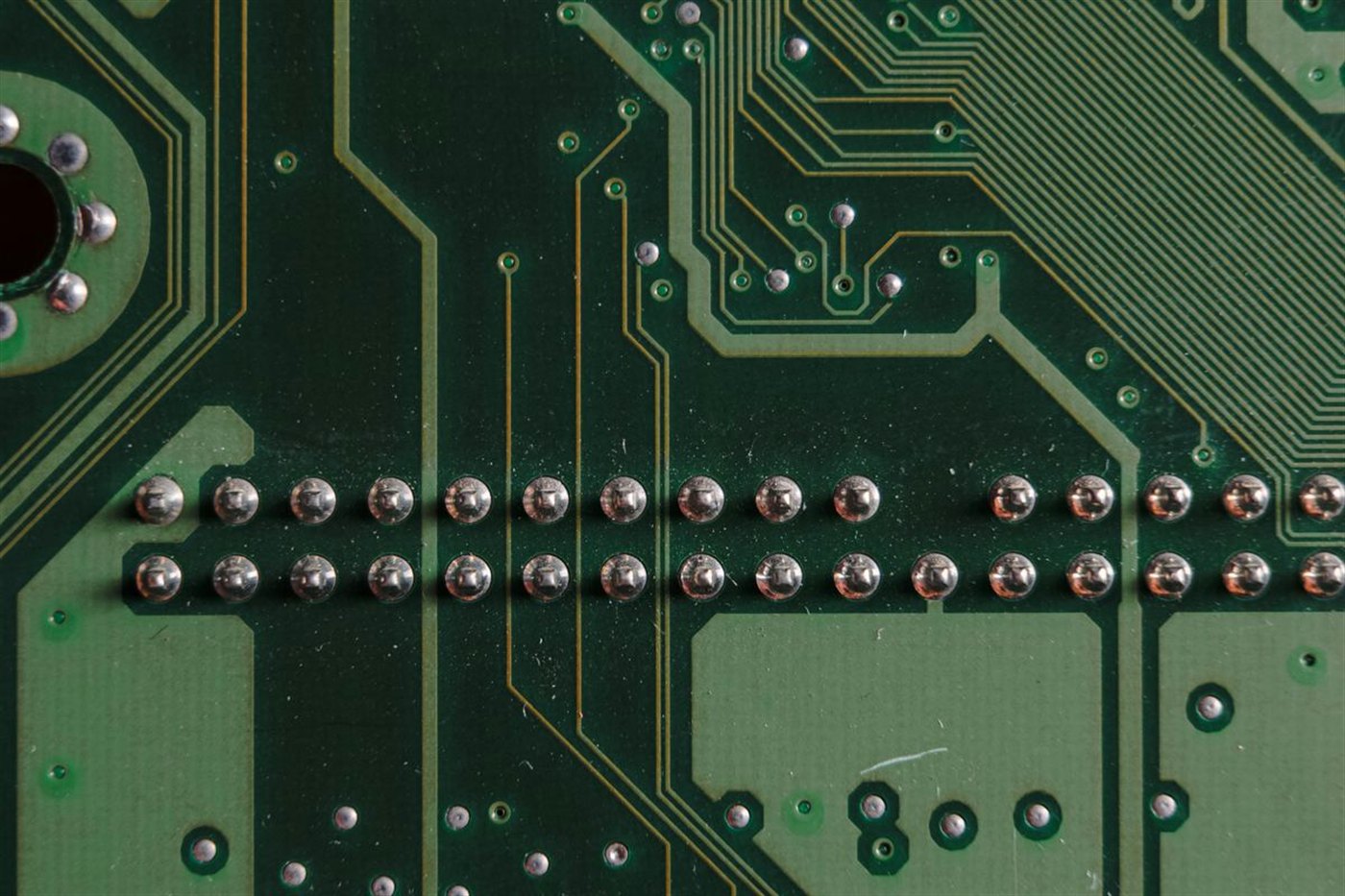

Aspecto: bajo lupa o microscopio, una soldadura sana es brillante y forma un "cono" suave; una junta fría se ve opaca, granulada o agrietada en sus bordes. Es la causa de muchos fallos intermitentes que "aparecen y desaparecen".
Qué hacer: marcar la zona, y si tienes estación de soldadura, recalentar y rehacer la junta con estaño y flux de calidad.
Aspecto: una línea fina de cobre que se interrumpe visiblemente, se ha despegado de la base de la placa, o presenta un corte limpio (típico de palancas mal aplicadas). Sin continuidad eléctrica, la señal simplemente no llega a su destino.
Qué hacer: confirmar con el multímetro en modo continuidad; si está confirmado, puede repararse con un puente de hilo de cobre muy fino y soldadura de precisión.

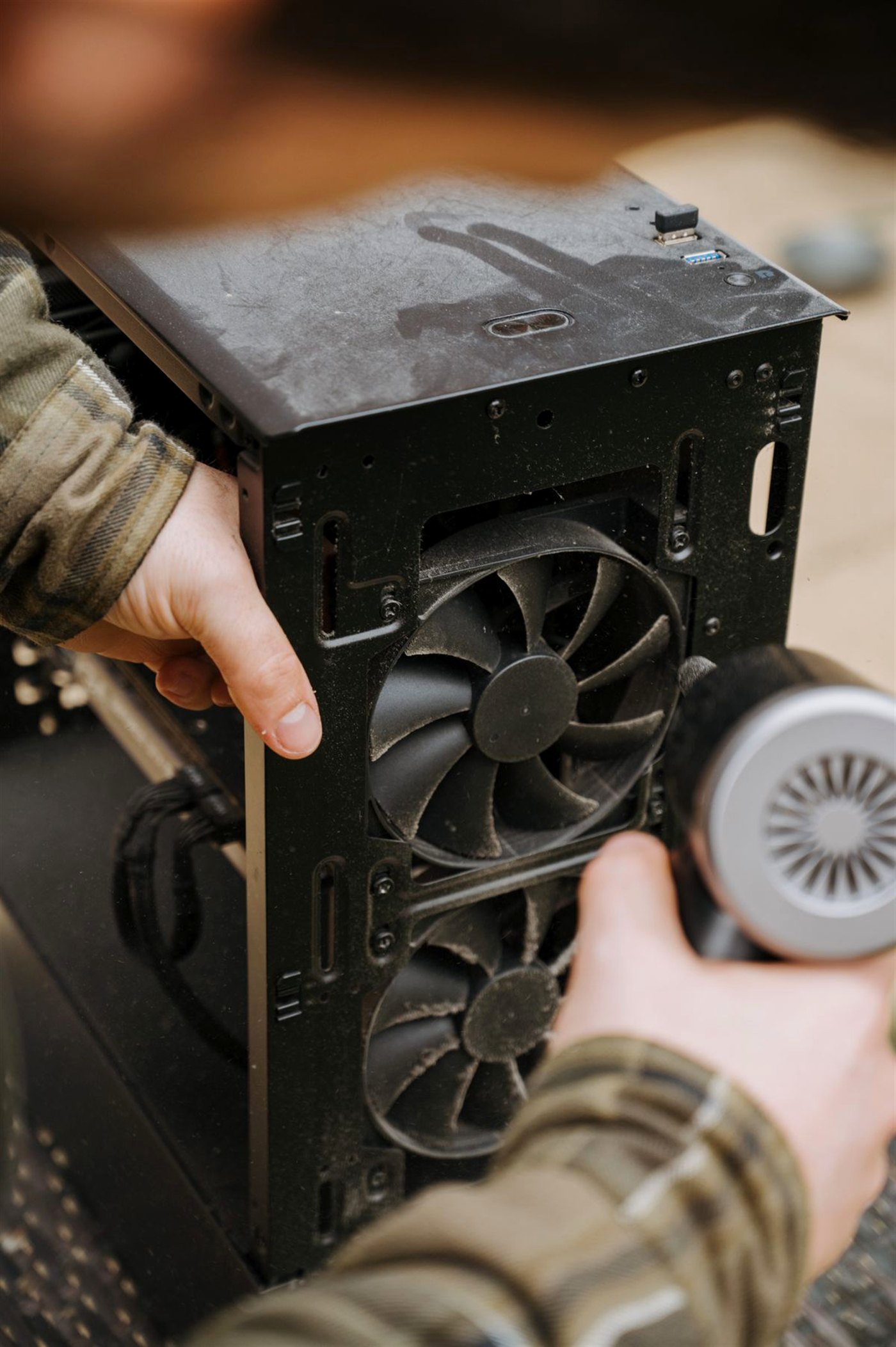

Aspecto: acumulaciones de polvo gris, pelusas, migas o residuos pegajosos alrededor de los sticks, botones y rejillas de altavoz. Es, con diferencia, lo más común que encontrarás al abrir cualquier mando con más de un año de uso.
Qué hacer: aire comprimido para zonas delicadas, cepillo antiestático de cerdas suaves y alcohol isopropílico para residuos pegajosos — nunca agua ni productos de limpieza domésticos.
10 preguntas sobre todo el curso. Necesitas 7 o más respuestas correctas para obtener tu certificado oficial. Puedes repetirlo si no llegas al mínimo.
Has completado el curso Introducción a la Reparación de Mandos. Antes de tu certificado, cuéntanos qué te ha parecido — es rapidísimo.
Verificar autenticidad

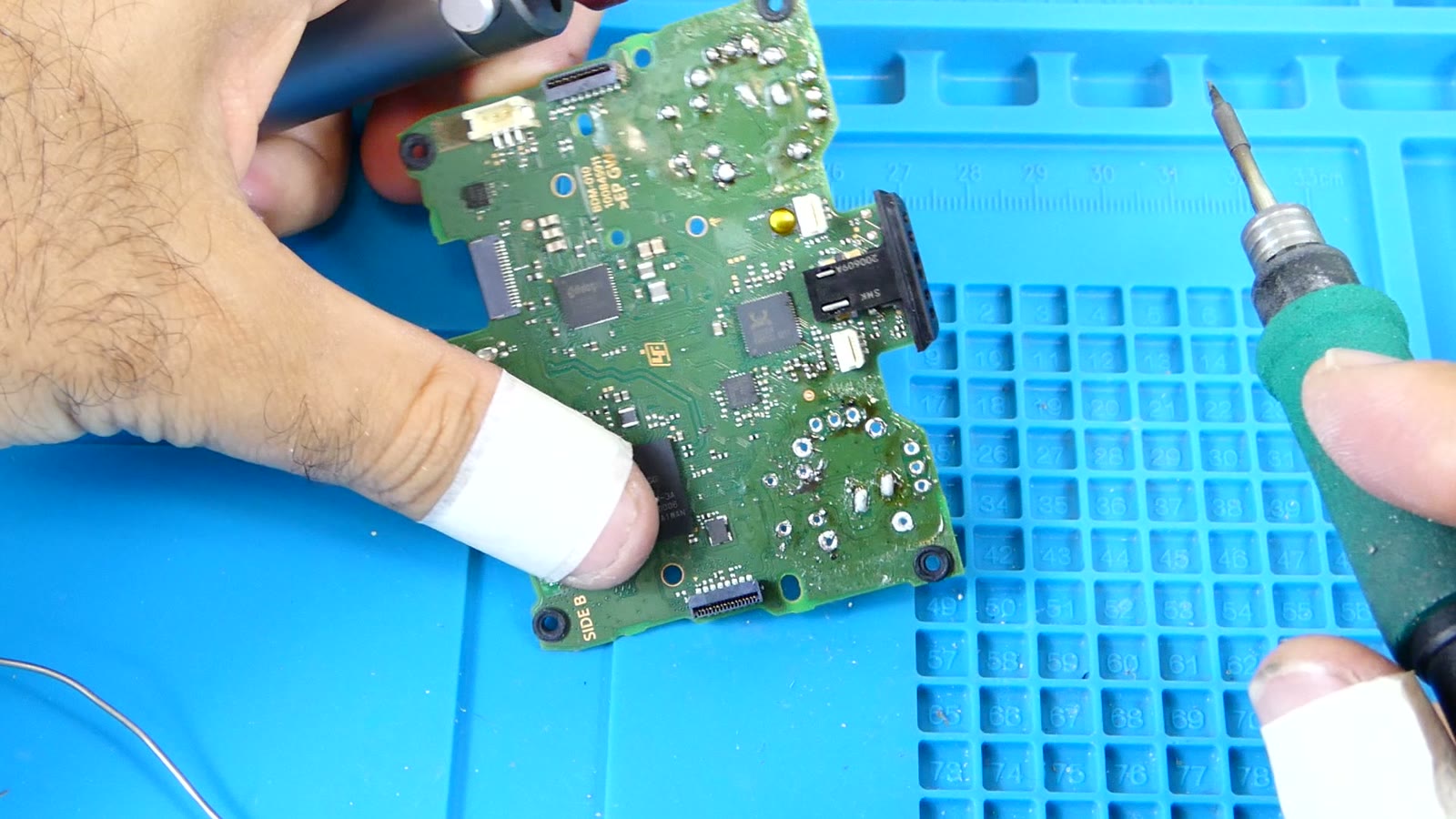

Soldar es la habilidad que separa a quien "abre mandos" de quien de verdad los repara. En este curso vas a aprender exactamente lo mismo que le enseño a cada técnico nuevo en mi taller: cómo sostener el soldador, cómo reconocer una junta perfecta a simple vista, y cómo desoldar sin dejar cicatrices en la placa — con práctica real, no solo teoría.

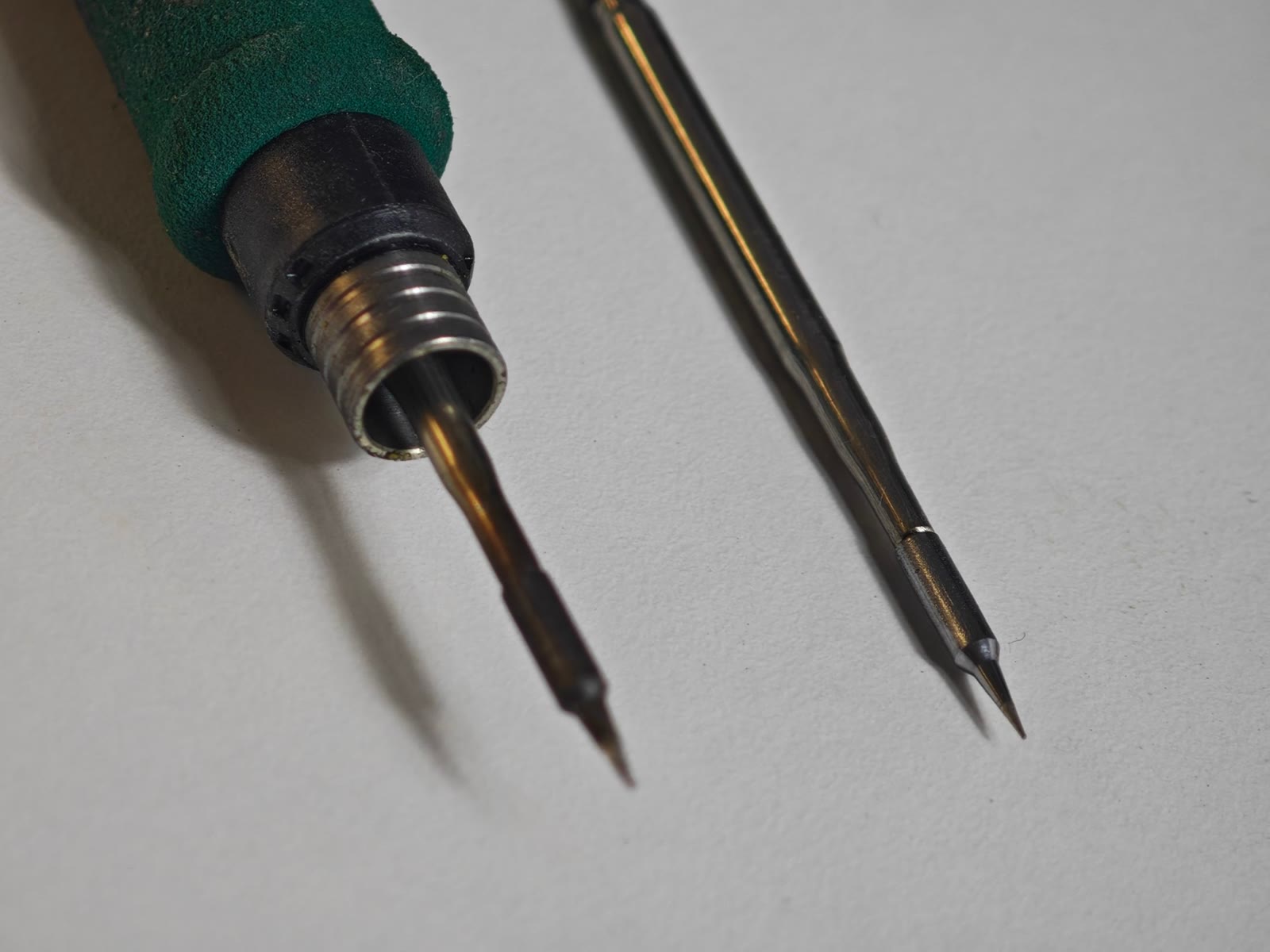

Un soldador de punta fina trabaja entre 300°C y 400°C — más que suficiente para una quemadura seria o para iniciar un pequeño incendio si no respetas unas reglas básicas. Antes de fundir tu primer gramo de estaño, vamos a montar bien el puesto de trabajo.

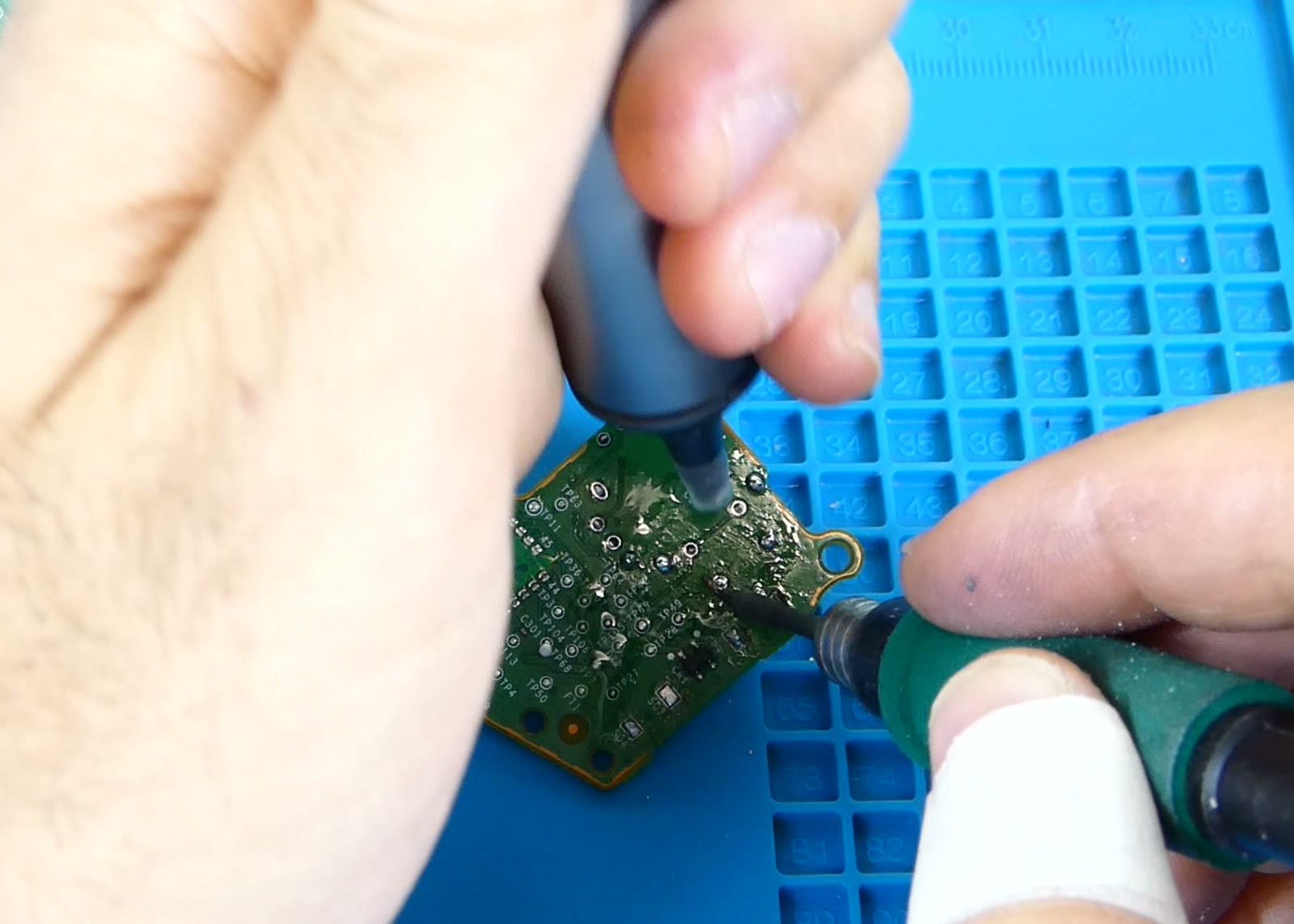

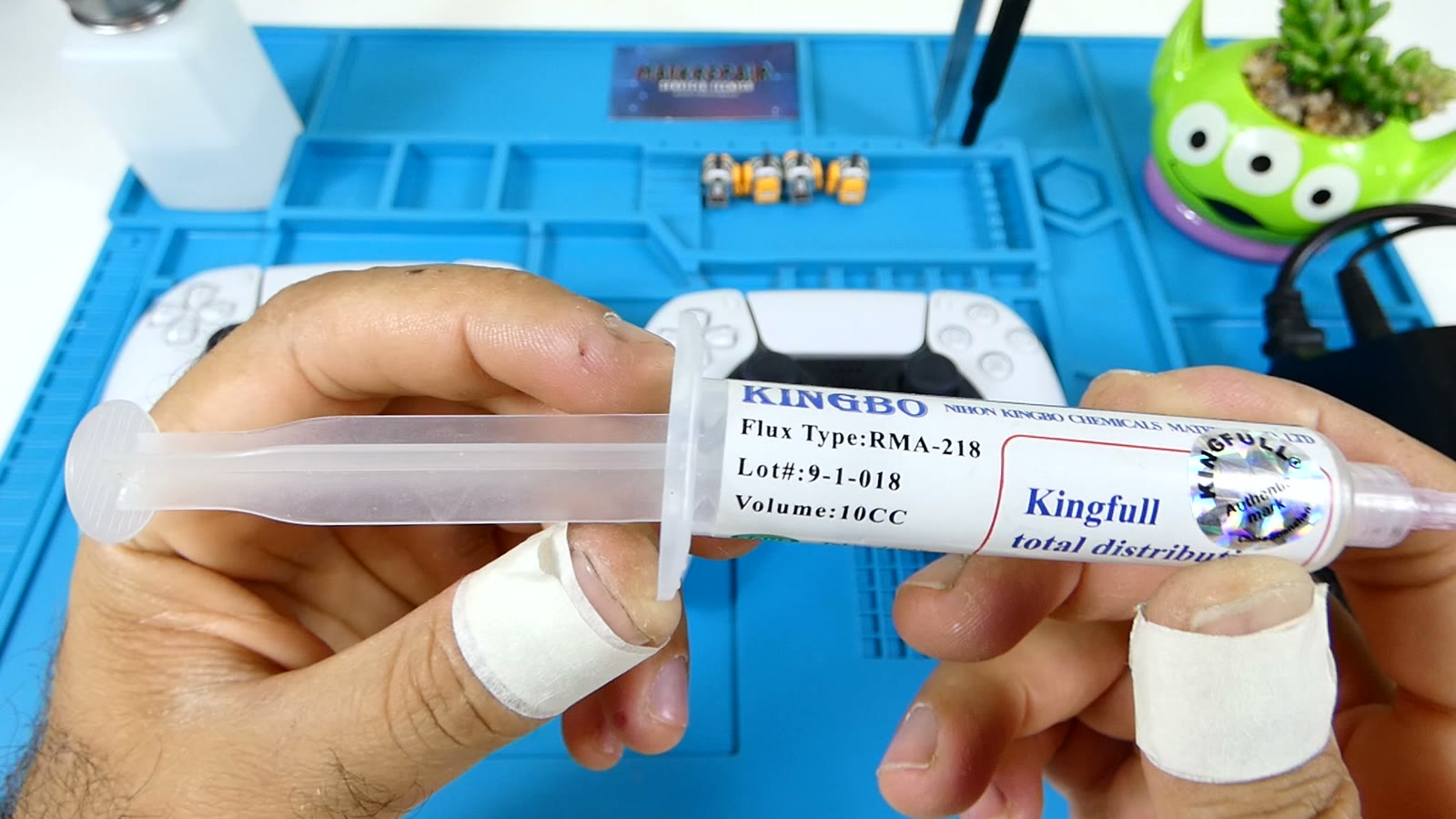

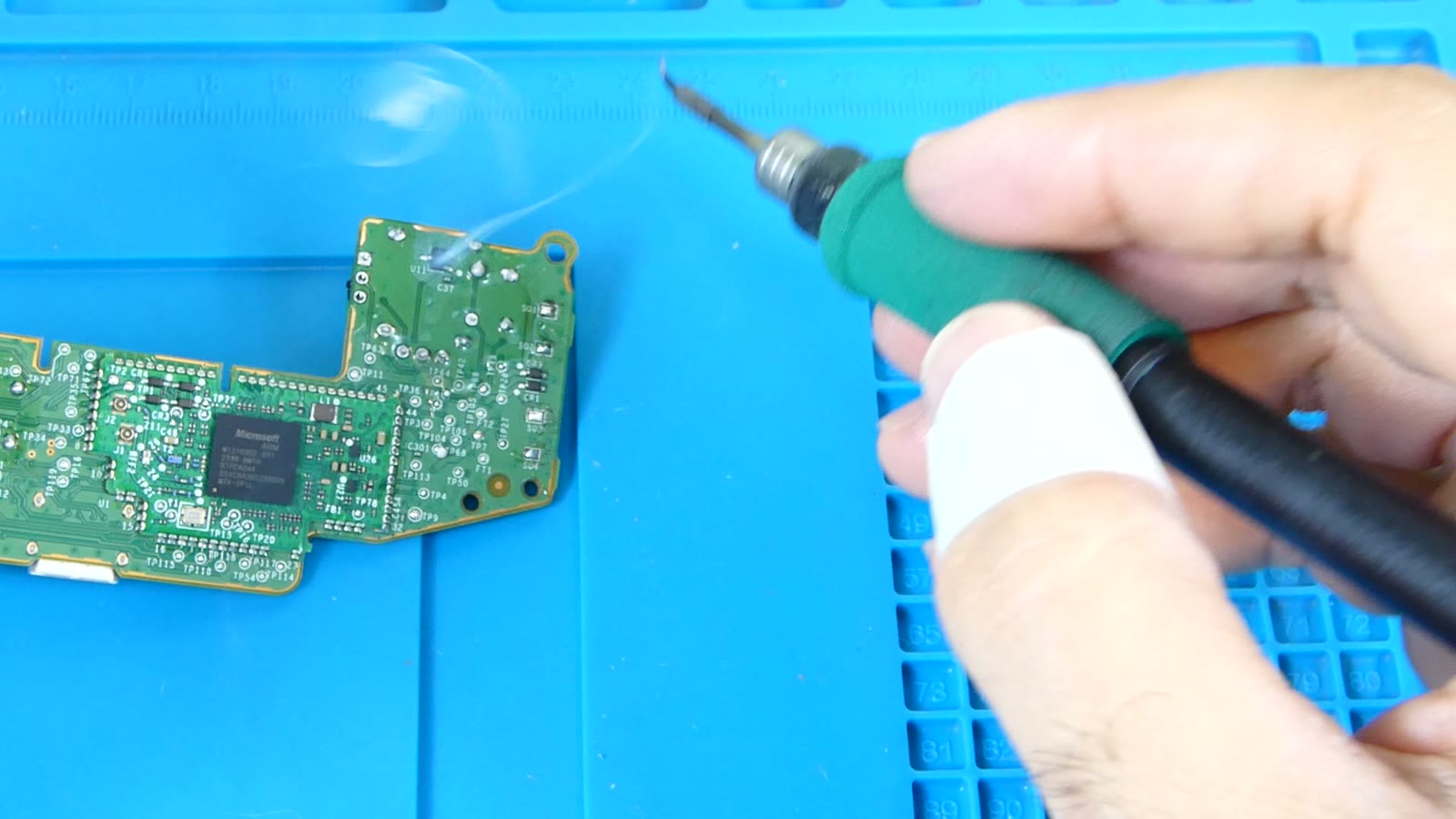

Cuando el flux del estaño se calienta, libera vapores de colofonia (resina) que, con exposición prolongada y sin ventilación, irritan las vías respiratorias. No hace falta una cabina de extracción profesional para empezar, pero sí necesitas aire en movimiento que aleje el humo de tu cara.
Un ventilador pequeño de mesa, colocado detrás de la placa para que empuje el humo lejos de tu nariz (nunca hacia ti), ya marca una diferencia enorme. Si sueldas a menudo, un extractor de humo con filtro de carbón activado es la siguiente inversión que vale la pena, no la primera.
Un buen puesto de soldadura tiene cuatro zonas claras: la placa fija (con terceras manos o una mordaza, nunca sujeta con la mano libre — la necesitas para el estaño), el soldador con su soporte a tu lado dominante, el estaño y la esponja/limpiador al alcance sin moverte, y una zona despejada alrededor, sin cables sueltos ni objetos inflamables (papel, plástico) a menos de 20cm de la punta.

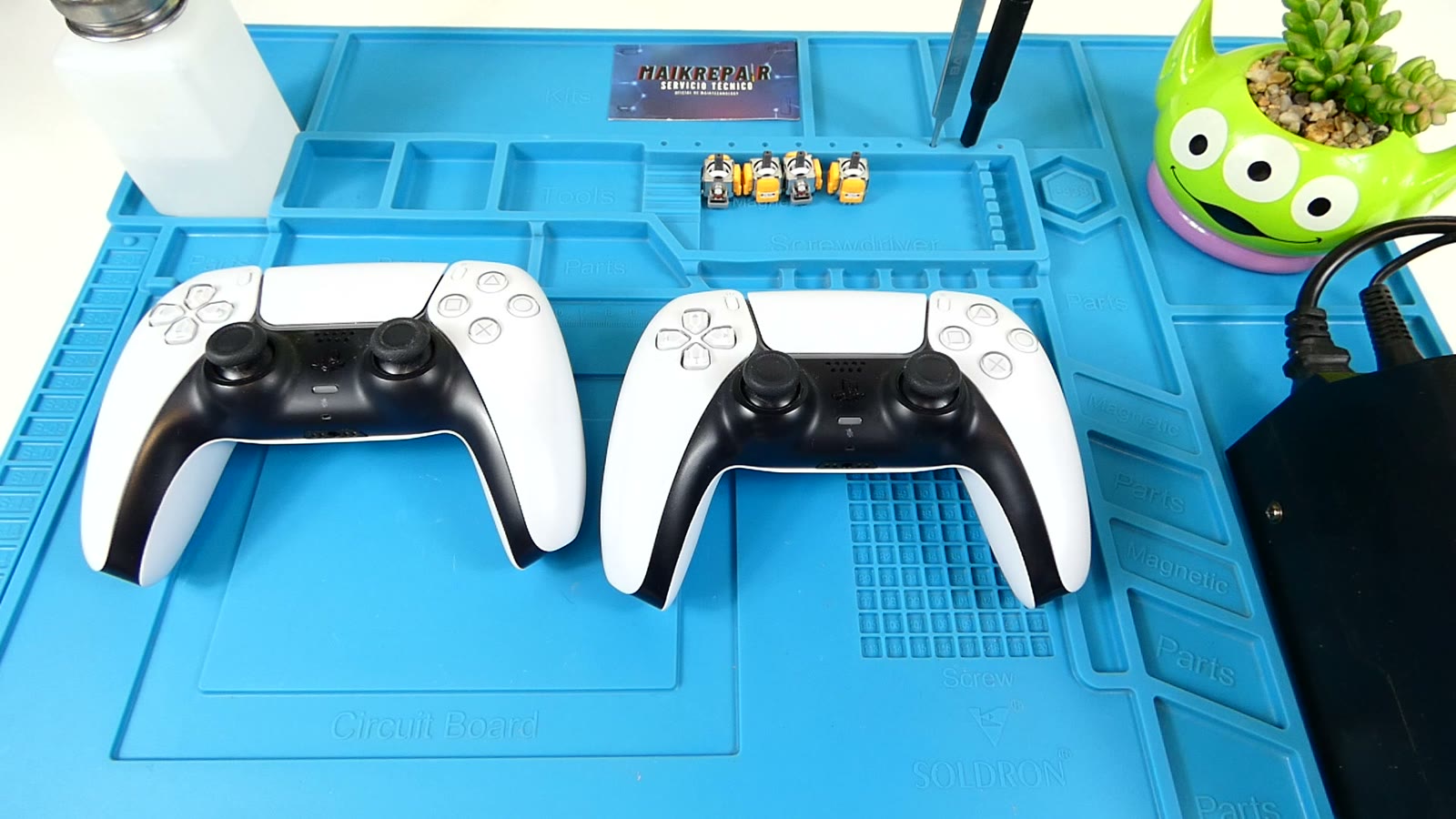

No necesitas el equipo de un laboratorio para empezar bien. Aquí tienes exactamente qué comprar, en qué orden, y por qué — sin gastar en nada que no vayas a usar en tus primeros meses.
Los botones "Ver en Amazon" son enlaces de afiliado: como afiliados de Amazon, MaikTechnology puede recibir una comisión por las compras que califiquen, sin coste adicional para ti.

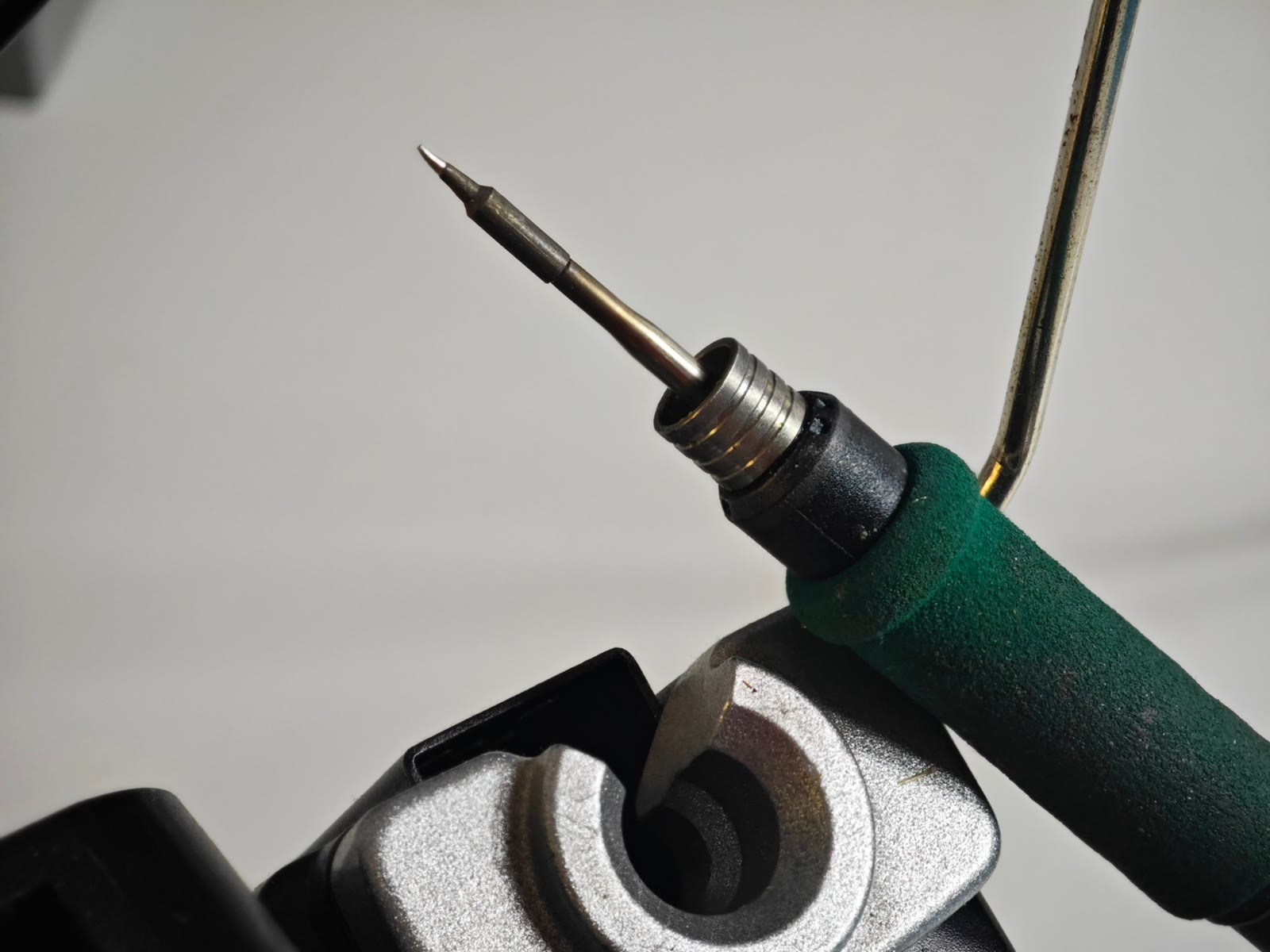

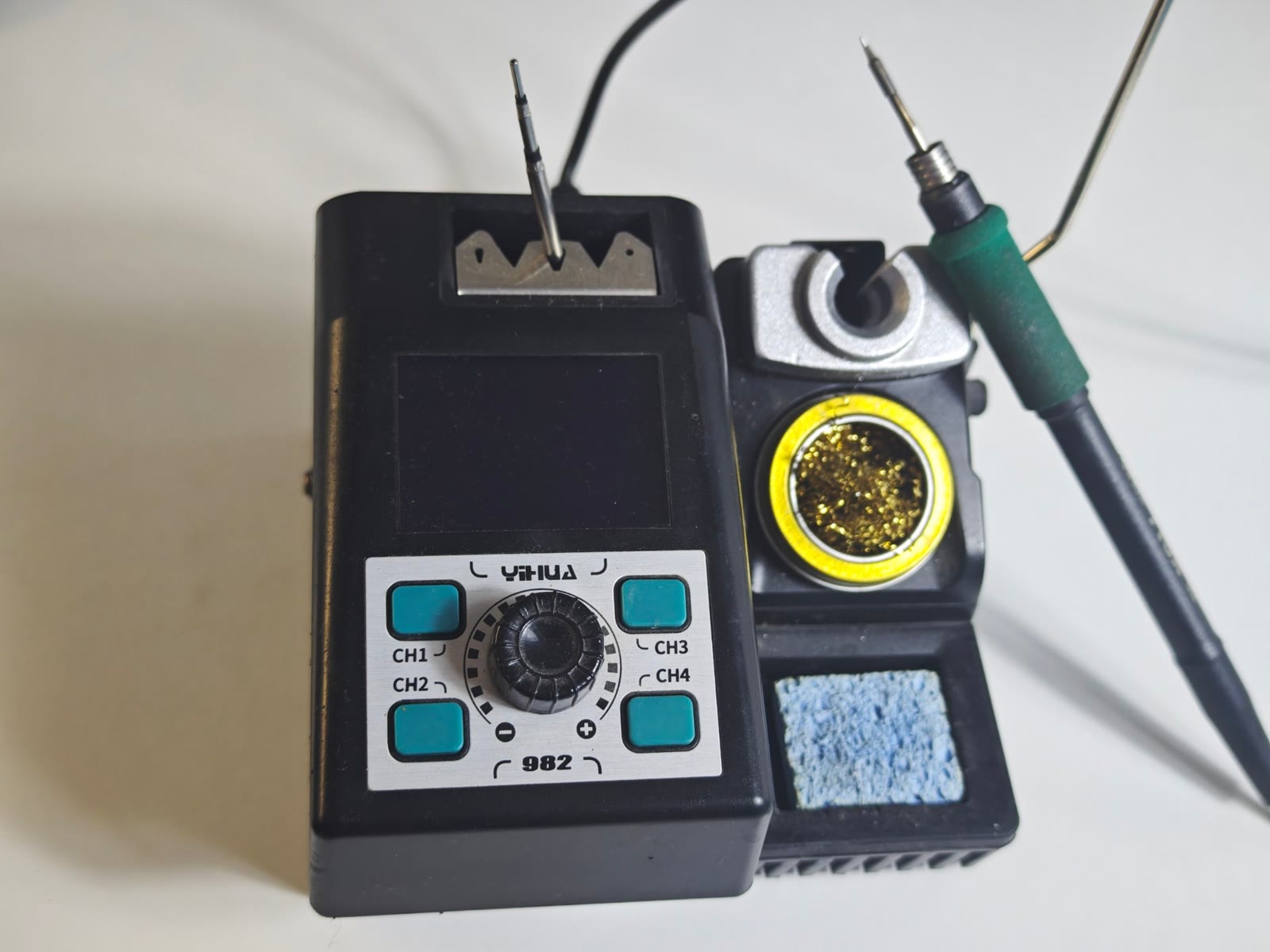

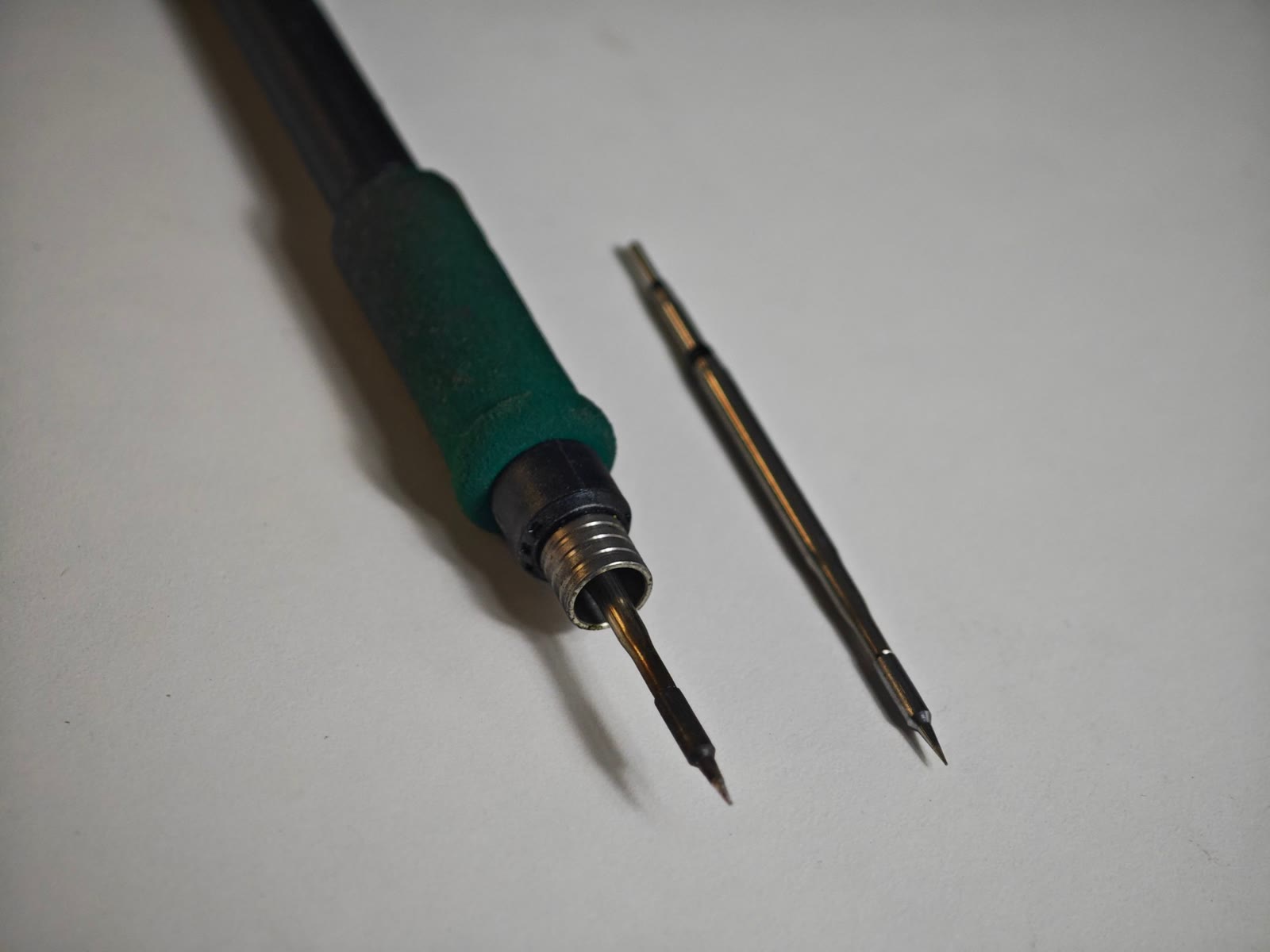

Un soldador de "lápiz" barato sin control de temperatura solo tiene un ajuste: encendido. Eso significa que o está frío, o está a máxima potencia — imposible trabajar con precisión en componentes delicados. Una estación con control de temperatura (rango típico 200-450°C) es la mejor inversión de todo el curso: con estaño con plomo, trabajarás casi siempre entre 320-350°C.

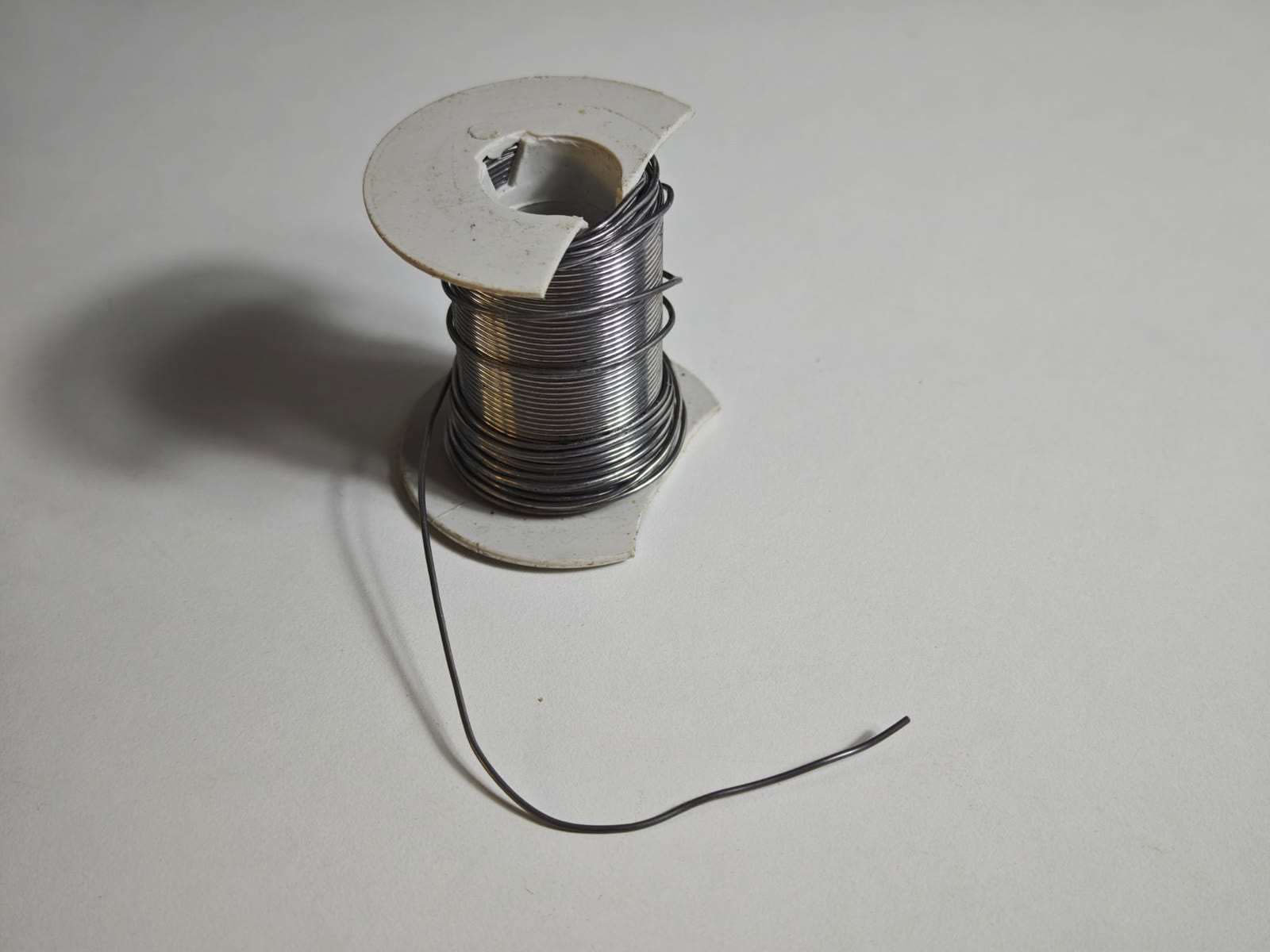

Para empezar, el estaño con plomo (aleación 60/40 o 63/37 Sn/Pb) es más fácil de trabajar que el "sin plomo" (lead-free): funde a menor temperatura (~183°C frente a ~217°C+) y fluye mejor, perdonando más los errores de un principiante. Elige siempre estaño con núcleo de flux incorporado (rosin-core) — nunca estaño de fontanería, que usa un flux ácido que corroe la electrónica.
Una malla de cobre trenzada que absorbe el estaño fundido por capilaridad. Es la herramienta más barata y más usada para retirar componentes o limpiar un pad con exceso de estaño. La veremos en detalle en el Módulo 6.
| Terceras manos / mordaza | Sujeta la placa con ambas pinzas libres para el soldador y el estaño |
| Multímetro digital básico | Comprobar continuidad antes y después de cada reparación |
| Alcohol isopropílico 99% + brocha | Limpiar el residuo de flux al terminar cada junta |
| Alfombrilla antiestática | Protege componentes sensibles de descargas ESD mientras sueldas |
| Lupa o lupa con luz LED | Imprescindible para inspeccionar juntas pequeñas (Módulo 5) |

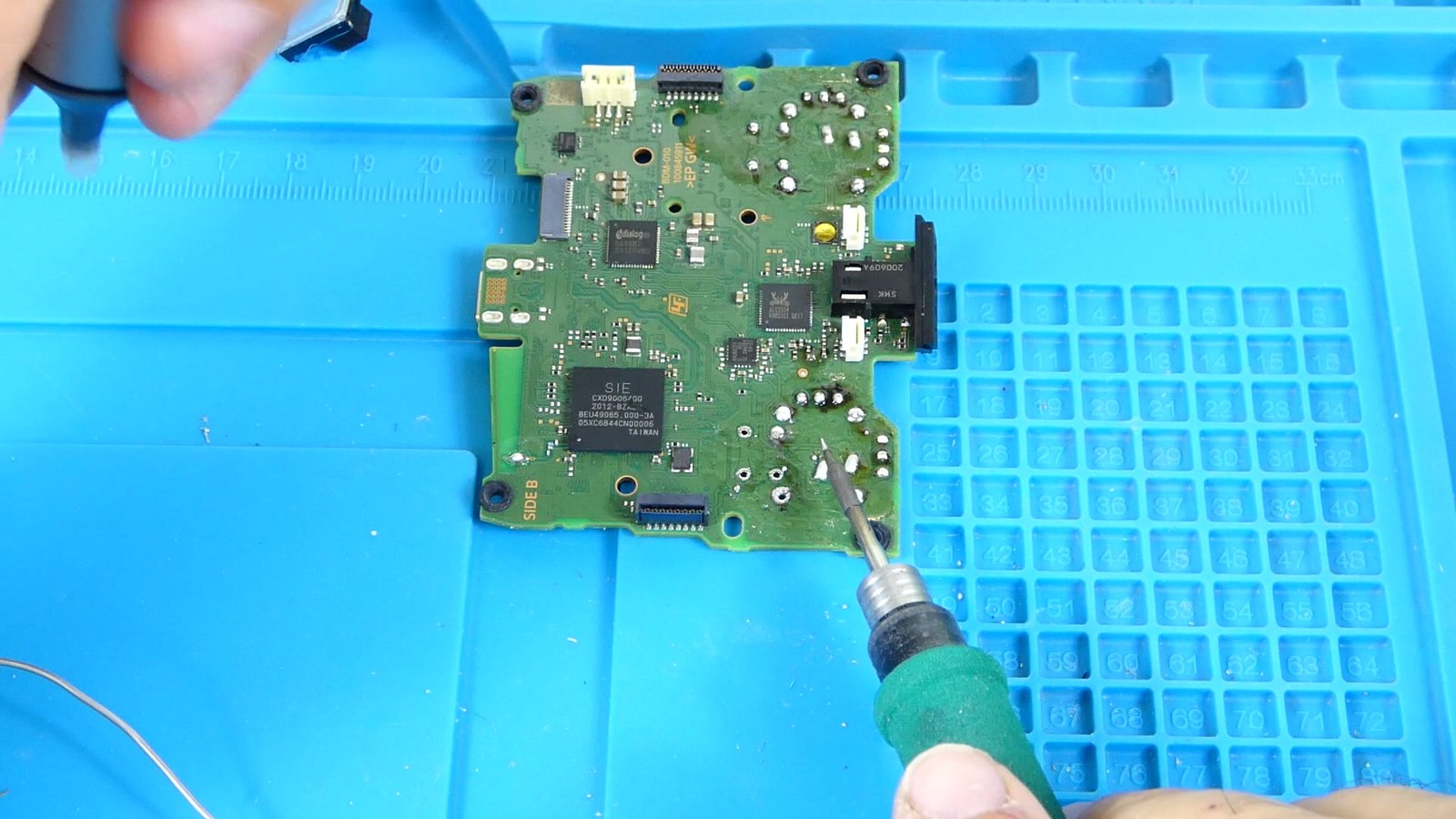

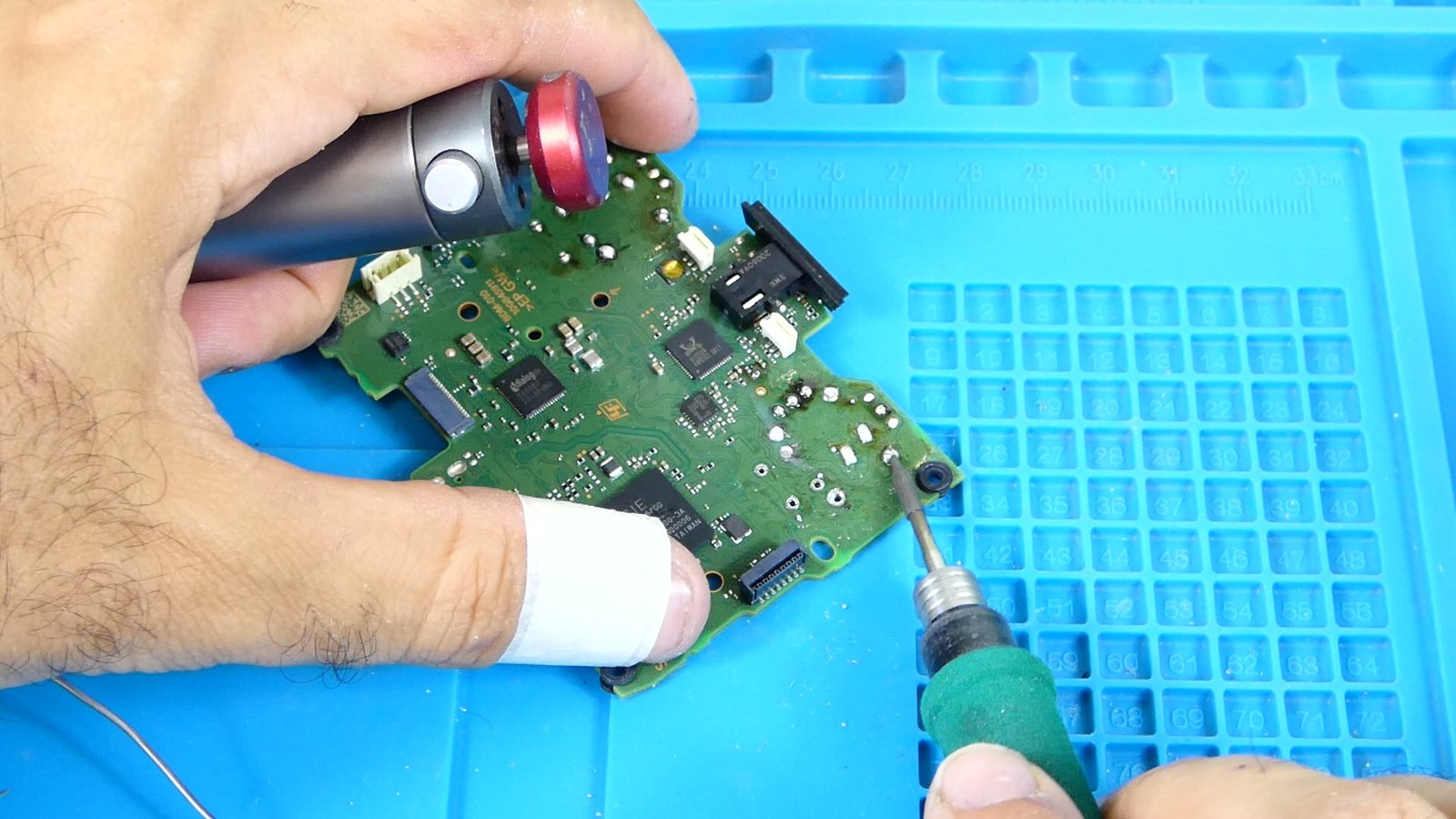

Este es el módulo que casi nadie enseña bien, y es justo el que marca la diferencia entre "poner estaño encima" y soldar de verdad. Entender qué ocurre a nivel metalúrgico hace que memorices la técnica en vez de solo imitarla.
Cuando sueldas correctamente, el estaño fundido no se queda encima del cobre como pintura: se difunde microscópicamente en su superficie y forma una aleación intermetálica entre el estaño y el cobre. Esa unión metalúrgica es lo que da a una junta buena su resistencia mecánica y su conductividad eléctrica — no la cantidad de estaño que le pongas.
Cuando el estaño fundido fluye y se extiende suavemente sobre una superficie limpia y caliente, decimos que "moja" (wets) esa superficie — el mismo fenómeno de tensión superficial por el que el agua se extiende sobre un cristal limpio pero forma gotas sobre uno grasiento. Una superficie sucia, oxidada o fría rechaza el estaño: por eso se forman esas bolitas feas en vez de una capa lisa y brillante.
El cobre se oxida en el aire casi instantáneamente al calentarse. El flux es un agente químico que disuelve esa capa de óxido justo antes de que llegue el estaño, dejando la superficie metálica limpia para que pueda mojarla correctamente. Sin flux suficiente, por mucho que subas la temperatura, el estaño seguirá formando bolitas en vez de fluir.
La regla de oro que resume todo este módulo: calienta la junta, no el estaño. El error más común de un principiante es tocar el estaño directamente con la punta del soldador y "gotear" estaño ya fundido sobre la pieza fría — eso nunca produce una buena junta, porque el estaño se solidifica de golpe al tocar una superficie que no está a temperatura.
Antes de soldar tu primera junta guiada en el Módulo 4, practica aquí la secuencia real, sin placa de por medio: un cable de cobre pelado en la punta (sujeto en un "third hand") y, al lado, un trocito de hilo de estaño en su propio soporte. Primero tocas el estaño con el soldador para cargar la punta — el mismo gesto de estañar la punta del soldador que harás siempre antes de soldar de verdad — y luego llevas esa carga al cobre para estañarlo. Si intentas soldar el cobre sin haber cargado antes, notarás que calienta pero no suelda: exactamente la regla de oro de este módulo, calienta la pieza, nunca el estaño solo en el aire. El contador de milisegundos te ayuda a sentir los tiempos.
Ahora sí, manos a la obra. Este módulo rinde mucho más si tienes el soldador encendido mientras lo lees — hazlo paso a paso conmigo, aunque sea sobre una placa vieja que ya no sirva.

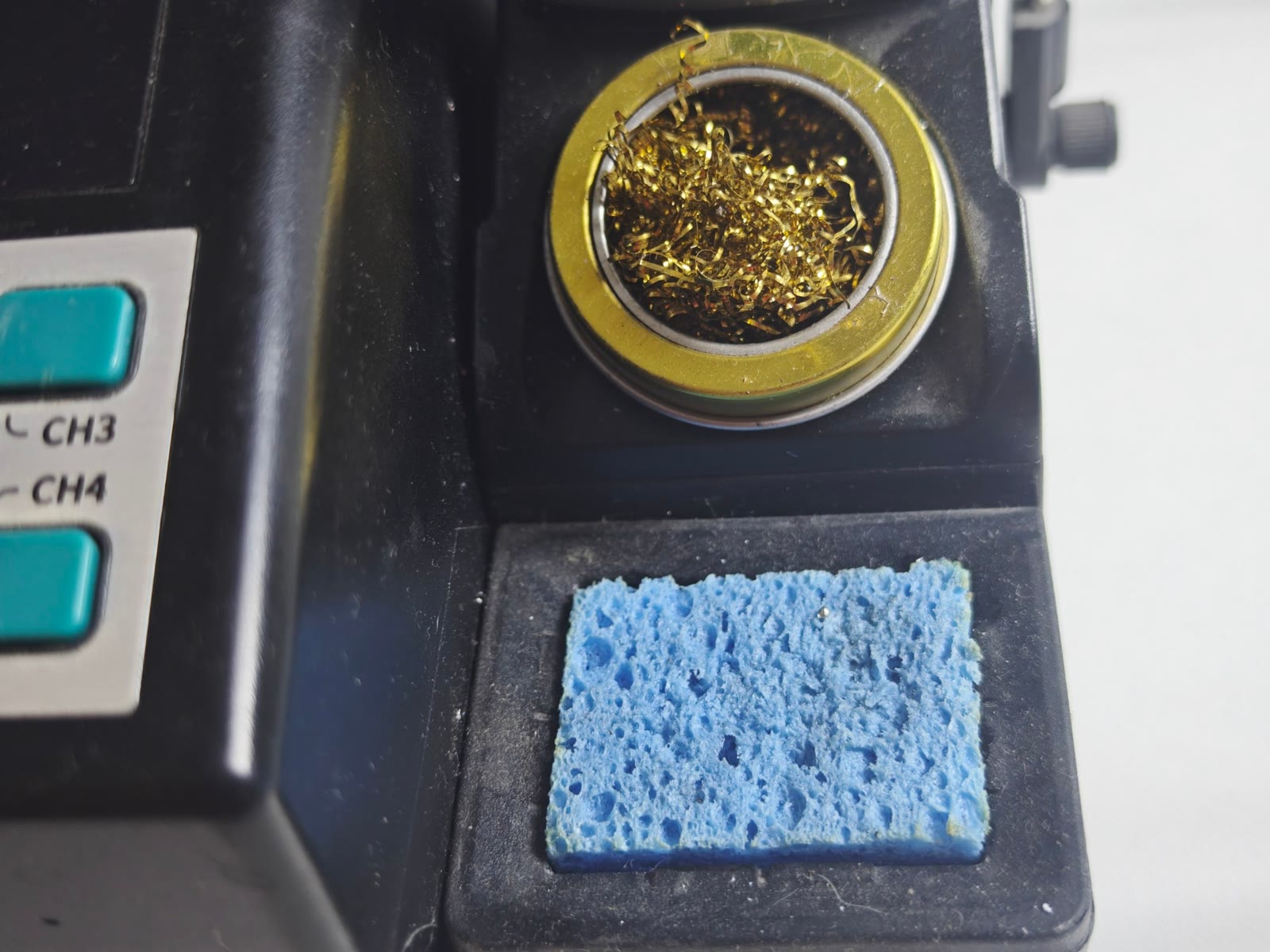

En cuanto tu soldador alcance temperatura, aplica una pequeña cantidad de estaño fresco directamente sobre la punta y límpiala en la esponja húmeda o bola de latón. Esto se llama "tinning": cubre la punta con una fina película de estaño que mejora muchísimo la transferencia de calor y protege el recubrimiento de la punta frente a la oxidación. Repite esto cada pocos minutos mientras trabajas — una punta "seca" y oxidada apenas transmite calor aunque el display marque 350°C.
Usa una pelacables o un cúter con cuidado de no cortar los hilos de cobre interiores. Retuerce ligeramente los hilos entre los dedos para que queden compactos y no se abran en abanico.
Recuerda el triángulo de calor del Módulo 3. Ahora lo aplicas de verdad:
Antes de coger el soldador de verdad, prueba la técnica aquí con el ratón (o el dedo, en móvil). Vas a soldar los 5 pines de un módulo de joystick — el mismo trabajo del proyecto final del Módulo 8 — aplicando la técnica de los tres tiempos que acabas de leer: calienta, aplica estaño, retira sin mover. Si te pasas de los 3 segundos, el pin se quema de verdad, igual que en la realidad.
Un técnico con experiencia detecta el 90% de los problemas de soldadura con solo mirar la placa bajo buena luz, antes de tocar el multímetro. Este módulo es puro entrenamiento del ojo.
Aspecto: opaca, mate, granulada, a veces agrietada en los bordes, como si fuera arena compactada en vez de metal liso. Causa: el estaño se solidificó antes de "mojar" bien el pad y el pin — normalmente porque la pieza se movió durante el enfriamiento o no se alcanzó temperatura suficiente. Riesgo: es la causa número uno de fallos intermitentes — el mando "a veces funciona, a veces no" casi siempre tiene una junta fría en algún sitio.
Foto de junta fría: Coronium, CC BY-SA 3.0, vía Wikimedia Commons.
Soldar bien es la mitad del oficio. La otra mitad — la que de verdad separa a un técnico cuidadoso de uno torpe — es saber retirar un componente sin levantar una sola pista de cobre.
Mejor para agujeros pasantes con mucho estaño (conectores, pines de alimentación). Calienta el estaño hasta que esté completamente líquido, retira el soldador, y en menos de un segundo coloca la punta de la bomba justo encima y acciona el gatillo. La velocidad importa: si el estaño empieza a solidificarse antes de accionar la bomba, no conseguirás vaciarlo bien.
Todo el mundo comete estos errores al empezar — la diferencia entre un principiante y un técnico es reconocerlos rápido y saber corregirlos, no evitarlos por arte de magia.
| Pista de cobre levantada | Para roturas pequeñas: raspa con cuidado el barniz protector de un tramo de pista sana cercana y "puentea" con un hilo de cobre muy fino soldado en ambos extremos. Para daños extensos, consulta a un técnico con experiencia en reparación de pistas — no sigas aplicando calor a la zona. |
| Pad quemado / ennegrecido | Deja enfriar por completo. Si el pad sigue anclado pero decolorado, normalmente aún es soldable con más flux y menos tiempo de contacto. Si está completamente separado, necesitarás anclar el nuevo cable directamente a la pista visible más cercana. |
| Puente de estaño entre pines | Aplica flux fresco y pasa la trenza desoldadora por encima de ambos pines a la vez — absorberá el exceso y separará la conexión. Revisa con el multímetro en modo continuidad que ya no hay contacto entre ambos. |
| Oxidación tras soldar (con el tiempo) | Limpia con alcohol isopropílico al 99% y un cepillo de cerdas suaves justo después de cada sesión de soldadura — el residuo de flux sin limpiar absorbe humedad ambiental y acelera la corrosión con los meses. |
| Cables cruzados / polaridad invertida | Antes de soldar cualquier cable de alimentación o batería, verifica la polaridad con el multímetro. Una vez soldado con la polaridad invertida, el daño al componente puede ser instantáneo e irreversible al conectar la corriente. |
Antes de dar por terminada cualquier junta, revisa mentalmente estos 5 puntos — con la práctica se vuelve automático y tarda literalmente segundos:
Todo lo que has aprendido converge aquí. Vas a aplicar la técnica completa —desoldar sin dañar, diagnosticar visualmente, soldar con la técnica de tres tiempos— en la reparación más solicitada de todo el sector: sustituir un módulo de joystick con drift por uno nuevo, mediante soldadura (no simplemente encajado).
El drift por desgaste del potenciómetro es, con diferencia, la avería más común en mandos de PS4, PS5, Xbox y Switch. Un módulo de joystick soldado (a diferencia de los que van a presión con conector) requiere exactamente las tres habilidades de este curso trabajando juntas — es el ejercicio perfecto para consolidar todo.
Confirma que el drift es mecánico (desgaste del potenciómetro) y no un problema de software o calibración — usa el tester de mandos de esta misma web para comprobarlo con datos reales antes de abrir nada.
La versión definitiva de la práctica del curso. Un escenario 3D real (no una foto ni un dibujo) de una placa base estilo PS5 con el módulo de joystick ya encajado — tu trabajo es soldar sus 5 patillas de verdad: controla la presión del soldador, aplica flux antes de soldar cada pin (es lo único que te da el check "perfecta", no solo la cantidad de estaño), y alimenta el estaño con la técnica exacta que llevas 8 módulos practicando.
Antes del examen final, mira este video real de instalación y calibración de un joystick — verás en vivo cada paso que acabas de practicar: extracción del módulo dañado, alineación del nuevo y soldadura de los 5 pines. Debes ver al menos 10 de sus 21 minutos para desbloquear el examen — el contador de abajo cuenta el tiempo real que pasas reproduciéndolo, no vale adelantarlo con la barra.
10 preguntas sobre todo el curso. Necesitas 7 o más respuestas correctas para obtener tu certificado oficial. Puedes repetirlo cuantas veces necesites.
Has completado el curso Domina la Soldadura: de Cero a Profesional. Antes de tu certificado, cuéntanos qué te ha parecido — es rapidísimo.
Verificar autenticidad
Este es el curso que lleva tu soldadura del "ya me apaño" al nivel de un técnico de taller de verdad. Vas a entender la metalurgia real detrás de cada junta, dominar la técnica de precisión en componentes SMD diminutos, y aprender a desoldar sin dejar cicatrices en la placa — con un caso magistral real y completo: desmontar y sustituir el joystick de un DualSense por uno magnético Hall-effect, de principio a fin, con la limpieza y el acabado de un profesional.
Ya sabes que el flux limpia y que hay que "calentar la junta, no el estaño". Ahora vamos un nivel más allá: qué ocurre exactamente dentro de la aleación cuando suelda, por qué unas juntas envejecen mal y otras duran décadas, y por qué elegir bien la aleación no es una cuestión de gustos.
Cuando el estaño fundido moja el cobre, no se queda como dos metales pegados uno al lado del otro: los átomos de estaño y cobre se difunden entre sí en la interfaz y forman un compuesto nuevo, un intermetálico — principalmente Cu6Sn5 junto al estaño, y una fina capa de Cu3Sn pegada al cobre. Esa capa intermetálica es la que da a la junta su resistencia mecánica real. Sin ella, por mucho estaño que hayas puesto, solo tienes una gota apoyada encima de un pad — no una soldadura.
Pasa de líquido a sólido en un único punto exacto, 183°C, sin fase intermedia. Eso significa que en el instante en que deja de estar fundida, ya está sólida — si mueves la pieza durante ese microsegundo, el riesgo de junta fría es mucho menor que con otras aleaciones. Es la mezcla que vas a usar en el 90% de tu trabajo de precisión.
Una junta de soldadura no es estática: los ciclos de calor-frío del uso diario (encender/apagar, calentarse en la mano) generan una fatiga térmica microscópica llamada creep — el estaño, a diferencia del cobre, sigue "fluyendo" muy lentamente incluso a temperatura ambiente porque su punto de fusión está relativamente cerca de la temperatura de trabajo. Con el tiempo, eso puede abrir microfisuras en juntas ya de por sí marginales. Es una de las razones reales (además del desgaste mecánico) por las que un mando con años de uso empieza a fallar por soldaduras concretas y no por el chip en sí.
"320°C para todo" es la regla de un principiante. Un técnico de verdad ajusta la temperatura y la estrategia de calor según lo que tiene delante: no es lo mismo un pin SMD minúsculo que un conector USB-C de 24 pines soldado a tierra en un plano de cobre grande.
Una estación profesional no solo "llega" a la temperatura que marcas: la mantiene estable mediante un lazo de control PID (proporcional-integral-derivativo) que corrige constantemente pequeñas caídas de temperatura cuando la punta toca una masa metálica grande y absorbe calor. Un soldador barato sin esta electrónica se enfría de golpe al tocar un pad grande, obligándote a "esperar" y sobrecalentando el resto de la junta mientras recupera temperatura — el origen de muchos pads quemados por principiantes con herramientas inadecuadas.
| SMD pequeño (0402/0603, TSSOP) | 300-320°C — poca masa, se calienta y se enfría casi al instante |
| Chip QFP/BGA-adjacent (patillaje denso) | 320-340°C, con puntas finas y tiempos de contacto muy cortos |
| Conector THT sobre plano de tierra | 360-380°C — el plano de cobre alrededor actúa como disipador y "roba" calor |
| Cable grueso o toma de alimentación | 350-370°C, con precalentado de la placa si es posible |
Cuando vas a desoldar un conector grande soldado sobre un plano de tierra (el USB-C de un mando es el ejemplo perfecto), toda la placa alrededor actúa como un disipador que absorbe el calor de tu soldador antes de que llegue al pad. Un precalentador de placas (o incluso una pistola de aire caliente a baja temperatura, unos 100-120°C, pasada varias veces sobre la zona) sube la temperatura ambiente de toda la placa unos grados, reduciendo el choque térmico y el tiempo que tu soldador necesita estar en contacto directo — menos tiempo de contacto significa menos riesgo de levantar un pad.
Series profesionales como la JBC C245 ofrecen más de 20 formas de punta — mucho más que la cónica fina y el cincel que más vas a usar en este curso. Conocer las familias principales te ayuda a elegir bien el día que te enfrentes a un caso que no cubrimos aquí.
La que más vas a usar en todo el curso: transfiere calor en un punto muy concreto, ideal para pines individuales del joystick y componentes SMD sin afectar a los vecinos.
La placa de un DualSense mezcla componentes through-hole grandes con SMD diminutos a apenas milímetros de distancia. Trabajar aquí con la misma técnica que usas en un cable grueso es la forma más rápida de crear un puente de estaño entre dos pines de un chip de 0.5mm de paso.
Para un chip TSSOP o QFP con una fila de pines muy próximos entre sí, soldar pin a pin es lento y aumenta el riesgo de puentes. La técnica profesional es el drag soldering: aplicas flux gel generosamente sobre toda la fila, cargas la punta del soldador con una pequeña cantidad de estaño, y la deslizas suavemente a lo largo de todos los pines en un solo movimiento continuo — el flux hace que el estaño sobrante "salte" hacia atrás por tensión superficial en vez de quedarse haciendo puente.
Aplica flux y arrastra el soldador de un extremo a otro de la fila, en un solo movimiento continuo y a velocidad constante — ni tan rápido que dejes pines fríos, ni tan lento que se formen puentes. Prueba también sin flux para ver por qué el módulo insiste tanto en que no es opcional.
En pines con 0.5mm de paso o menos, la cantidad de estaño que "se ve bien" a simple vista en un cable grueso ya es demasiado. Con flux y drag soldering necesitas mucho menos estaño del que crees — el flux hace el trabajo de fluir, no la cantidad de metal.
Los conectores USB-C modernos llegan a tener 24 pines en apenas 8-9mm de ancho, casi siempre soldados también a varias patillas de anclaje mecánico mucho más grandes a los lados. La secuencia correcta es: primero liberar las patillas de anclaje mecánico (necesitan más calor, son las que sujetan físicamente el conector), después trabajar la fila de pines de señal con drag soldering y flux — nunca al revés, porque forzar un conector que sigue anclado mecánicamente es la forma más rápida de arrancar pads.
Desoldar bien es más difícil que soldar bien — cuando sueldas, controlas dónde va el estaño; cuando desueldas, dependes de que el pad aguante el calor y de retirar el metal en el momento justo. Este módulo está grabado directamente sobre la placa base real de un DualSense, en nuestro propio taller.

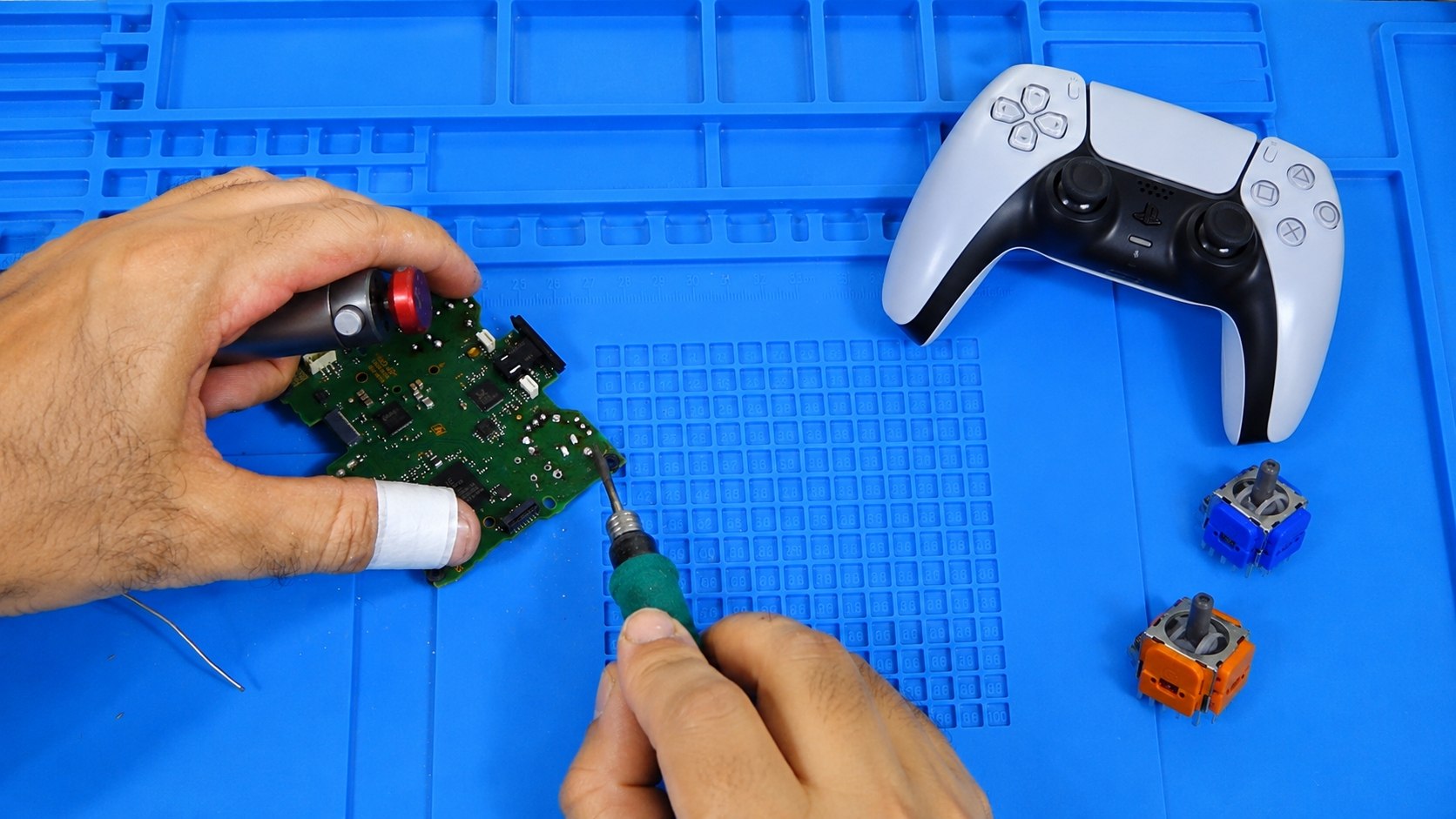

Es la técnica que ves en la foto: en vez de fundir el estaño y luego, por separado, coger la bomba de succión, sostienes las dos herramientas preparadas a la vez. Funde el pin con el soldador y, en el mismo instante en que el estaño está líquido, acerca la bomba y succiona. La diferencia no es cosmética: cada segundo que el estaño está fundido es un segundo de calor acumulándose en el pad, así que cuanto menos tiempo pase entre "fundido" y "extraído", menos calor total recibe la placa.

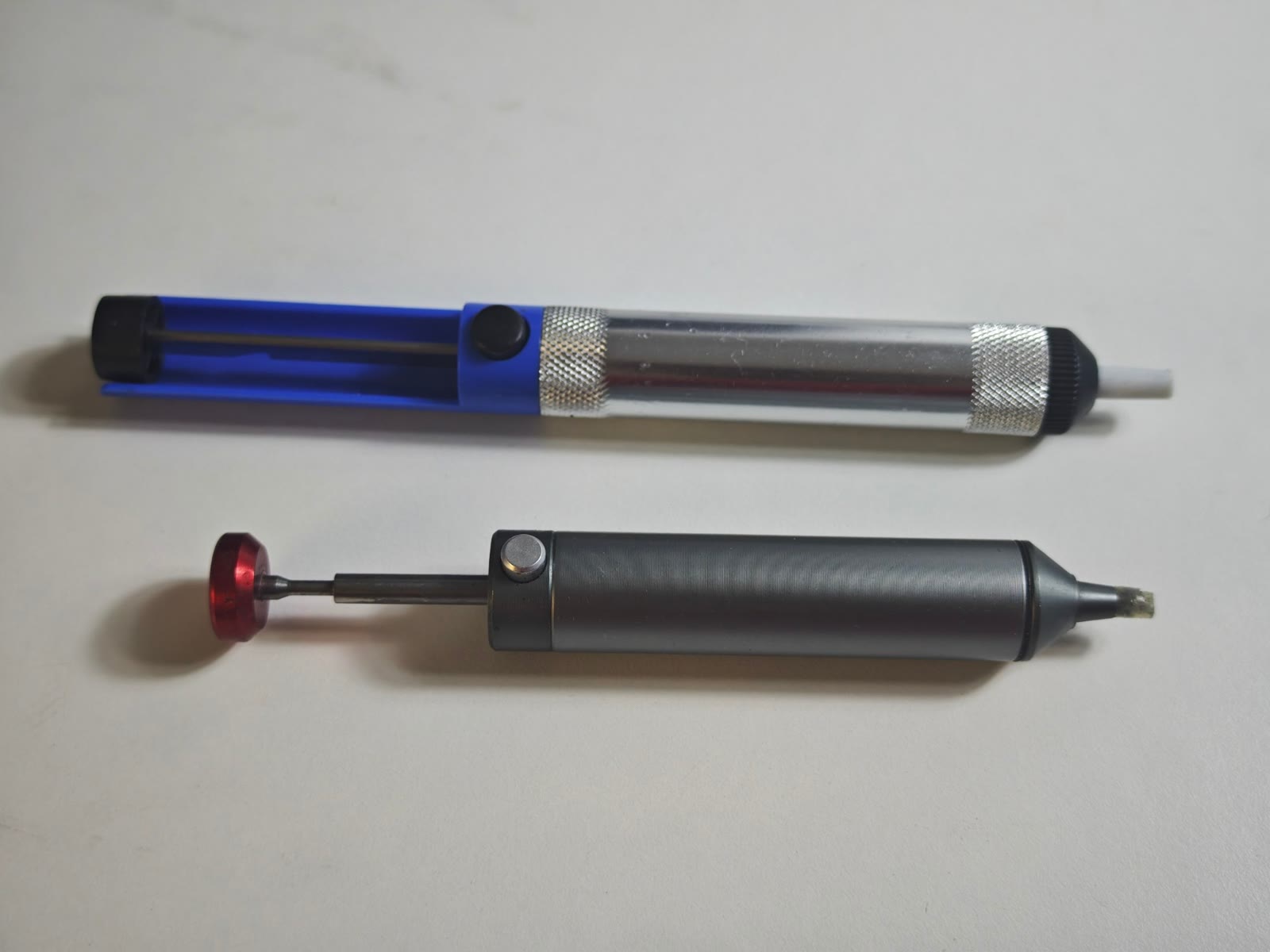

Soldador ya a temperatura, bomba de succión armada (émbolo cargado, lista para disparar con un solo gesto del pulgar) y flux extra aplicado sobre el pin si ya es una junta antigua. Todo listo antes de tocar la placa — no a mitad de proceso.
Antes de enfrentarte a una placa real, practica aquí la técnica a dos manos de verdad simultánea: una mano en el ratón sostiene el soldador, la otra mano en el teclado (barra espaciadora) o en el botón 🧲 sostiene la bomba de succión — igual que en la foto de arriba, ambas herramientas listas a la vez. Mantén pulsado el ratón sobre un pin para fundirlo, y sin soltarlo, pulsa también la barra espaciadora para succionar en el instante exacto en que el estaño está líquido. Si te pasas de 3 segundos seguidos calentando el mismo pin, se quema de verdad, igual que en la realidad.
En una placa multicapa como la de un DualSense, algunos pads no son solo cobre superficial — tienen un via (un canal metalizado) que conecta con capas internas de la placa. Si mantienes calor excesivo en uno de estos pads, puedes despegar el anillo de cobre de la propia fibra de vidrio, y ese daño normalmente no tiene reparación sencilla. La señal de aviso es un pad que "gira" o se mueve ligeramente al tocarlo con la punta — en ese momento, para inmediatamente y deja que se enfríe antes de continuar.
Aquí aplicamos todo lo anterior a un caso real y completo: retirar el módulo de joystick original de la placa de un DualSense sin dañar ni un solo pad, dejando la placa perfectamente lista para instalar el módulo nuevo del Módulo 6.
Un módulo de joystick típico (potenciómetro tradicional o Hall-effect) se sujeta a la placa por un conjunto de pines de señal más, en muchos diseños, un par de patillas metálicas de anclaje mecánico a los lados que aguantan el peso del stick cuando lo mueves con fuerza. Antes de calentar nada, identifica visualmente cuántos pines hay y si alguno es claramente más grueso (esos son los de anclaje, necesitarán más calor).
El módulo lleva años soldado: el flux original ya se consumió por completo. Aplica flux en gel fresco directamente sobre cada pin antes de calentar nada — sin esto, el estaño antiguo no fluirá limpio por mucho que subas la temperatura, y acabarás insistiendo más tiempo del necesario sobre el mismo punto.
Con lupa, revisa los 4 (o más) pines uno a uno: cada uno debe verse con el pad brillante y sin ningún puente de estaño hacia el pad vecino ni hacia el módulo. Solo cuando confirmes visualmente que ningún pin sigue soldado, retira el módulo con un movimiento vertical suave, sin forzar hacia los lados — un movimiento lateral con un pin aún parcialmente anclado es lo que arranca pads.
Con la placa limpia del Módulo 5, toca instalar el módulo nuevo. Aquí usamos un joystick magnético (Hall-effect) — la mejora más efectiva que puedes hacerle a un mando, porque elimina la causa física del drift por desgaste.
Un joystick tradicional usa dos potenciómetros deslizantes: una pista resistiva física que roza contra un contacto cada vez que mueves el stick. Ese roce mecánico desgasta la pista con el uso — es la causa física real del drift. Un módulo Hall-effect, en cambio, no tiene ningún contacto físico entre partes: un imán se mueve con el stick y un sensor de efecto Hall detecta el campo magnético sin rozamiento alguno. Sin desgaste mecánico, no hay degradación de la señal con el tiempo — es una solución al problema, no un parche temporal.
Coloca el módulo en su hueco y suelda solamente un pin, el que te resulte más accesible. Esto fija el módulo en su sitio sin comprometerte todavía a la alineación final.
El módulo ha llegado ligeramente torcido respecto al hueco de la carcasa (así, al azar, cada vez que reinicies). Suelda primero el pin de anclaje, ajusta la inclinación con el panel hasta que el stick quede centrado dentro del aro, confirma la alineación, y solo entonces suelda el resto — sáltate el ajuste y verás por qué es el error más caro del módulo.
Lo que separa una reparación de aficionado de una de taller no se ve solo en si el mando funciona — se ve en el estado de la placa cuando la abres seis meses después. Este módulo es corto pero es el que más diferencia el resultado final a simple vista.
El flux de colofonia moderno (no ácido) no corroe el cobre de forma inmediata, pero es higroscópico: absorbe humedad ambiental con el tiempo. Un residuo de flux años acumulando humedad, polvo y microabrasivos entre pines muy próximos puede acabar generando una capa ligeramente conductora — suficiente en casos raros para provocar fugas de corriente o un fallo intermitente que es muy difícil de diagnosticar porque "a veces funciona".
El alcohol al 70% que se vende en farmacias lleva un 30% de agua — nada de lo que quieres cerca de una placa. El isopropílico al 99% se evapora limpio, sin dejar residuo ni humedad atrapada bajo los componentes.
Con la placa ya limpia y seca, es el mejor momento para una inspección final: cada junta debe verse brillante y con forma de "volcán" suave (ni bola redonda ni superficie opaca-granulada), sin puentes entre pines, sin restos oscuros de flux quemado, y sin ningún hilo de estaño suelto que pudiera desprenderse dentro de la carcasa.
Un técnico profesional nunca cierra una carcasa "a ojo". Antes de energizar el mando por primera vez tras la reparación, hay una secuencia de comprobaciones que evita sustos — y que puede ahorrarte volver a abrir todo el mando si algo no quedó bien.
Con el multímetro en modo continuidad (el que pita), comprueba que no hay continuidad entre pines adyacentes del conector del joystick — es decir, que no existe un cortocircuito accidental por un puente de estaño invisible a simple vista. Esta comprobación se hace siempre con el mando apagado y desconectado de cualquier alimentación.
Uno de los 5 pines del conector tiene un puente de estaño invisible a simple vista, oculto en algún punto entre dos pines adyacentes. Usa el multímetro virtual para medir continuidad entre pares de pines antes de arriesgarte a encender — si aciertas a energizar con el cortocircuito sin detectar, el chip se dañará de verdad en la simulación, igual que en un mando real.
| Alimentación (VCC) a tierra (GND) | Nunca 0Ω (cortocircuito) — debe mostrar resistencia alta o circuito abierto |
| Señal de cada eje (X, Y) en reposo | Valor estable a mitad de rango, sin saltos al tocar suavemente el cableado |
| Señal de cada eje en movimiento completo | Variación suave y progresiva de un extremo a otro, sin escalones bruscos |
Con la placa aún accesible (sin cerrar tornillos ni carcasa), conecta el mando y prueba el stick en nuestro propio Tester de mandos — comprueba que el punto neutro está centrado, que llega limpio a los 4 extremos y que no hay saltos ni "escalones" en el recorrido. Es muchísimo más fácil corregir una junta floja o un pin mal alineado con el mando abierto que después de haberlo cerrado del todo.
Incluso con técnica perfecta, algún día vas a encontrarte un pad levantado o una pista rota. Este módulo no es sobre cómo evitarlo del todo — es sobre qué hacer cuando ya ha pasado, y cuándo es más sensato derivar la reparación en vez de forzarla.
Si un pad se despega de la fibra de vidrio o una pista fina se rompe, la técnica profesional no es "intentar volver a pegarlo" — es puentear la conexión con un hilo de cobre muy fino (kynar wire, 30AWG), soldado en un extremo al punto más cercano de la pista que siga intacta, y en el otro extremo directamente a la patilla del componente que necesitaba esa señal.
Con el multímetro en continuidad, sigue la pista rota hacia atrás desde el pad dañado hasta encontrar un punto donde sí haya continuidad con el origen de la señal — ahí es donde va a anclar el jumper wire, no en cualquier sitio "cerca".
No siempre vas a tener una estación de aire caliente a mano. Un conector USB-C de 24 pines se puede desoldar solo con soldador y trenza, liberando primero (como en el Módulo 3) las patillas de anclaje mecánico, y luego trabajando la fila de pines con trenza bien impregnada de flux en pasadas cortas — es más lento que con aire caliente, pero perfectamente viable con paciencia.
Ser profesional también es saber reconocer el límite de tu equipo y tu experiencia actual. Si tras una reparación el problema apunta a un chip BGA (como el SoC principal) con pads bajo el propio chip inaccesibles sin estación de aire caliente y experiencia en reballing, forzar el intento con herramientas de soldador de precisión suele acabar dañando la placa de forma irreversible. Reconocer ese límite y derivar el caso a un taller con equipo de microsoldadura BGA es la decisión de un profesional, no un fracaso.
10 preguntas sobre todo el curso. Necesitas 7 o más respuestas correctas para obtener tu certificado oficial. Puedes repetirlo cuantas veces necesites.
Has completado el curso Cómo Soldar y Desoldar como un Profesional. Antes de tu certificado, cuéntanos qué te ha parecido — es rapidísimo.
Verificar autenticidad
Abrir una consola sin saber lo que haces es la forma más rápida de convertir un problema pequeño en uno grande: un tornillo perdido, un cable plano roto, una descarga estática que mata un chip sin que lo notes en el momento. Este curso te enseña exactamente lo que necesitas saber ANTES de tocar un destornillador — herramientas, precauciones y el procedimiento correcto para abrir PlayStation, Xbox y Nintendo Switch sin cargarte nada por el camino.
Antes de plantearte qué destornillador usar, hay una checklist de seguridad que se respeta siempre, sin excepciones — da igual si es tu quinta consola abierta o la primera vez.
No basta con desenchufar el cable. La fuente de alimentación de cualquier consola guarda carga residual en sus condensadores durante unos segundos después de desconectarla. La técnica estándar: con el cable ya desconectado, mantén pulsado el botón de encendido físico durante 10-15 segundos — esto fuerza la descarga segura de esa carga residual a través del propio circuito, en vez de dejarla ahí esperando a que la toques tú sin querer.
Si la consola ha estado funcionando, el disipador y la zona de la fuente pueden seguir calientes varios minutos. Espera a que esté a temperatura ambiente antes de abrirla — evitas quemaduras y manipulas con más precisión sin tener prisa por el calor.
Una mesa despejada donde puedas extender las piezas sin amontonarlas. Sin alfombra ni moqueta debajo — generan electricidad estática con el roce (ver Módulo 2).
ESD (Electrostatic Discharge, descarga electrostática) es la causa de daño invisible más común al manipular electrónica — y la más fácil de evitar si sabes cómo.
El cuerpo humano necesita acumular alrededor de 3.000 voltios de electricidad estática para que la notes en forma de chispazo al tocar un pomo metálico. Muchos componentes electrónicos modernos —memorias, controladores, el propio SoC— pueden dañarse con descargas de solo unos cientos de voltios, muy por debajo de lo que percibes. Es decir: puedes freír un componente sin sentir absolutamente nada.
Una pulsera antiestática solo funciona si está conectada a una toma de tierra real — el enchufe de tierra de una toma de corriente, o un radiador/tubería metálica fija conectada al edificio. Ponerte la pulsera sin conectarla a nada, o conectarla a un objeto que no está realmente a tierra, no protege nada — es solo teatro.
Si no tienes pulsera a mano, la alternativa mínima es tocar regularmente una superficie metálica conectada a tierra (el chasis metálico de un ordenador de sobremesa enchufado, por ejemplo) antes de tocar la placa, y repetirlo cada pocos minutos mientras trabajas.
Los contactos dorados de las ranuras de memoria, conectores de disco o tarjetas de expansión son especialmente sensibles. Sujeta siempre las piezas por los bordes, nunca por los contactos.
No necesitas un taller profesional para empezar — pero sí las herramientas correctas. Usar la herramienta equivocada es la causa número uno de tornillos redondeados y clips rotos.
| Destornilladores de precisión | Kit con puntas Phillips PH00/PH0, Torx T6-T10, Tri-wing/Y00 |
| Spudgers | De plástico, nunca metal |
| Púas de apertura | Plástico, para separar carcasas a presión |
| Pinzas antiestáticas | Para piezas pequeñas y conectores |
| Bandeja o mapa de tornillos | Imantada o impresa, con casillas numeradas |
| Aire comprimido | Para polvo — nunca aspiradora doméstica directa |
| Alcohol isopropílico ≥90% | Limpieza de contactos y restos de pasta térmica |
| Multímetro básico | Verificación de continuidad y voltajes (opcional en este nivel) |
La mayoría de las consolas usan tornillos de longitudes distintas en ubicaciones distintas — unos más largos para sujetar el chasis metálico, otros más cortos para plástico fino. Si los mezclas, al cerrar puedes forzar un tornillo largo en un hueco pensado para uno corto y perforar la placa base o el ventilador por debajo. La solución es simple: dibuja o imprime un esquema de la consola y ve colocando cada tornillo en su casilla según de dónde lo sacas, en el mismo orden en que los retiras.
Usa aire comprimido en ráfagas cortas para retirar polvo del disipador y el ventilador. Nunca uses una aspiradora doméstica directamente sobre la placa — el propio tubo de plástico de la aspiradora, al rozar con el aire, puede generar electricidad estática considerable y descargarla justo sobre los componentes que estás intentando limpiar.
Antes de meterte en las particularidades de cada modelo, necesitas reconocer las piezas comunes a cualquier consola moderna — el vocabulario que vas a usar en todos los módulos siguientes.
En PlayStation y Xbox modernas, el chip principal es una APU (Accelerated Processing Unit) — integra CPU y GPU en un único encapsulado. Es la pieza más cara y más delicada de toda la consola.
La PS5 (Digital o Standard) tiene dos niveles de "apertura" muy distintos, y es habitual confundirlos.
Para acceder a la placa base, la fuente y el sistema de refrigeración hay que retirar las tapas y luego los tornillos Torx internos (típicamente T9). Un punto de atención especial: el cable plano que conecta el panel frontal (los puertos USB delanteros) a la placa base — es un conector tipo ZIF (Zero Insertion Force), que se libera levantando primero la pestaña de bloqueo del zócalo antes de retirar el cable, nunca tirando directamente.
El conjunto de refrigeración de la PS5 es grande y va fijado con varios tornillos alrededor del perímetro. Sony aplica de fábrica una almohadilla líquida metálica (liquid metal) en vez de pasta térmica convencional en algunos modelos — un material mucho más conductor pero también conductor eléctrico, por lo que su sustitución no es una tarea para principiantes y queda fuera del alcance de este curso introductorio.
La familia PS4 tiene tres versiones con diferencias internas reales: Standard (original), Slim y Pro.
| PS4 Standard (original) | Fuente interna voluminosa, chasis más grande |
| PS4 Slim | Fuente interna más compacta, un solo ventilador |
| PS4 Pro | Ventilador adicional para gestionar más calor |
Sony esconde varios tornillos de la carcasa inferior de la PS4 bajo las patas de goma. Se despegan con cuidado, normalmente con un spudger fino, sin arrancarlas — hay que poder volver a pegarlas después sin que se note ni pierdan agarre.
Tras quitar todos los tornillos accesibles, la carcasa superior de la PS4 no se levanta directamente hacia arriba — primero se desliza hacia atrás unos milímetros para liberar los clips internos, y solo entonces se levanta. Forzarla hacia arriba sin deslizarla antes es la forma más común de romper los clips de plástico.
Microsoft rediseñó por completo la forma física de esta generación — y eso cambia también cómo se abren.
La rejilla superior se desmonta primero, dando acceso al gran ventilador centrado que empuja el aire de abajo hacia arriba a través de toda la torre. Al reinstalarlo, presta atención a su orientación correcta — montado al revés, el flujo de aire no circula como está diseñado y el rendimiento térmico cae notablemente aunque "parezca" bien puesto.
La Series S usa una fuente de alimentación externa (un "ladrillo" aparte, como en muchos portátiles) — esto simplifica bastante la apertura porque no tienes que lidiar con la alta tensión de una fuente interna dentro del propio chasis. Sigue existiendo el resto de precauciones (ESD, tornillos, clips), pero ese riesgo concreto desaparece.
La familia Xbox One (Original, S y X) comparte filosofía de diseño pero con diferencias que afectan directamente a qué herramienta necesitas.
Las revisiones S y X simplificaron el diseño interno respecto a la original — menos tornillos de seguridad, chasis más compacto y accesible. El procedimiento general es el mismo (retirar tapas, tornillos, liberar clips), pero con menos sorpresas de tornillería especial.
El marco frontal de la Xbox One va sujeto con varios clips de plástico alrededor del borde. La técnica correcta es liberar borde por borde con un spudger, avanzando progresivamente por todo el perímetro — nunca hacer palanca fuerte en un único punto, porque concentras toda la tensión ahí y es la forma más rápida de partir un clip.
Nintendo es, con diferencia, la marca que más particularidades tiene — tornillería propietaria diminuta y piezas con muelles que pueden salir volando si no tienes cuidado.
La carcasa trasera de la consola base usa tornillos tri-wing tipo Y00, de tamaño muy pequeño — un tri-wing genérico de tamaño grande (de los que se usan en otros productos) no encaja. Necesitas el bit Y00 específico. Una vez retirada la tapa trasera, aparecen tornillos Phillips estándar adicionales para seguir desmontando.
Tanto la consola base como los Joy-Con usan un conector de batería tipo ZIF muy pequeño y delicado. Se libera exactamente igual que los demás conectores ZIF de este curso: primero la pestaña de bloqueo, luego el cable — tirar directamente sin desbloquear es la forma más común de arrancar el conector de la placa, no solo el cable.
Al separar la parte de la pantalla del resto del chasis en la consola base, hay un cable flexible (flex cable) que conecta ambas partes. Ábrela despacio, comprobando en todo momento si hay tensión en ese cable antes de seguir separando las piezas.
Ya sabes abrir las cinco plataformas principales. Este último módulo cierra el curso con lo que se hace una vez dentro, los errores que más consolas rompen, y la línea que separa el mantenimiento básico de una reparación que necesita a un profesional.
Usa aire comprimido en ráfagas cortas sobre el disipador y el ventilador. Sujeta las aspas del ventilador con el dedo mientras soplas — el aire a presión puede hacerlas girar en vacío a mucha más velocidad de la que alcanzan normalmente, y ese giro forzado puede generar una pequeña corriente inversa que dañe el controlador del propio motor.
No hace falta cambiarla "por rutina" cada pocos meses. Las señales reales de que toca revisarla son: el ventilador funcionando siempre a máxima velocidad incluso en reposo, apagados por temperatura, o temperaturas anormalmente altas comprobadas por software. Sin esas señales, abrir la consola solo para cambiar pasta térmica es un riesgo innecesario.
Un tornillo demasiado largo colocado en el hueco equivocado puede perforar la placa o el ventilador al apretarlo — exactamente lo que el mapa de tornillos del Módulo 3 evita.
10 preguntas sobre todo el curso. Necesitas 7 o más respuestas correctas para obtener tu certificado oficial. Puedes repetirlo cuantas veces necesites.
Has completado el curso Manipulación y Apertura Segura de Consolas. Antes de tu certificado, cuéntanos qué te ha parecido — es rapidísimo.
Verificar autenticidad
Rellena tus datos y la información de tu equipo. Al finalizar, recibirás una copia para ti (descargable/imprimible) y nosotros recibiremos automáticamente otra copia para gestionar el envío de tu mando o consola.
Hemos guardado una copia con tus datos. Tú también puedes descargar/imprimir tu propia copia ahora mismo, y nuestro equipo recibirá automáticamente la suya en maiktechnologybusiness@gmail.com para empezar a gestionar tu reparación.
Te contactaremos en breve por teléfono o email para confirmar el presupuesto definitivo y coordinar el envío de tu equipo.
